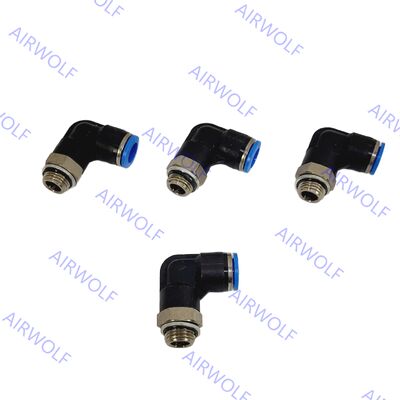

Festo QSL-3/8-12 QSL-3/8-12-20 QSL-3/8-16 QSL-1/2-10 QSL Seri L-bentuk Fitting Push-in
Seri Festo QSL menawarkan keserbagunaan yang luar biasa, dengan beragam model yang tersedia untuk menghubungkan berbagai ukuran tabung dan bahkan port berulir (BSPP/G-thread), memastikan integrasi yang mulus ke dalam beragam pengaturan pneumatik. Dirancang untuk digunakan dengan udara bertekanan sesuai ISO8573-1:2010, alat kelengkapan ini cocok untuk aplikasi mulai dari otomatisasi pabrik dan mesin pengemasan hingga robotika. Kemampuan untuk memilih dari berbagai konfigurasi menjadikan seri QSL sebagai solusi komprehensif dan tepat untuk menciptakan koneksi pneumatik yang efisien, kompak, dan andal di berbagai industri.
Kode Pesanan:
| Kode Barang |
Koneksi Pelabuhan1 |
Koneksi Pelabuhan2 |
Bagian no. |
Kuantitas Pengepakan |
| QSL-1/4-10 |
Utas jantan R1/4 |
OD Tabung: 10 mm |
153051 |
10 |
| QSL-1/4-10-50 |
Utas jantan R1/4 |
OD Tabung: 10 mm |
130733 |
50 |
| QSL-1/4-12 |
Utas jantan R1/4 |
OD Tabung: 12 mm |
164981 |
10 |
| QSL-1/4-12-20 |
Utas jantan R1/4 |
OD Tabung: 12 mm |
130734 |
20 |
Lembar Data:
| Data teknis umum – Metrik dan G thread pria |
| Koneksi pneumatik, port 1 |
Utas jantan M5 |
Utas jantan G1/8 |
Utas jantan G1/4 |
Utas jantan G3/8 |
Utas jantan G1/2 |
Utas jantan G3/4 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada steker yang disekrup |
Cincin penyegel |
| Torsi nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleransi terhadap torsi pengencangan nominal |
± 20% |
| Ukuran nominalnya |
1,8...2,4mm |
2,6...6mm |
3,1...8,5mm |
4.2...11mm |
6,4...13mm |
20mm |
| Kedalaman penyisipan tabung 1) |
14,9...17mm |
14,9...20,7mm |
17...23,4mm |
18,1...24,8mm |
23,3...24,8mm |
27,54mm |
| Berat produk |
8...13 gram |
7.7...31 gram |
13...48 gram |
20...97 gram |
33...158 gram |
91,2 gram |
1) Kedalaman penyisipan pipa yang ditunjukkan adalah nilai referensi dan mungkin sedikit berbeda tergantung pada jenisnya.
| Data teknis umum – Utas R jantan |
| Koneksi pneumatik, port 1 |
Utas jantan R1/8 |
Utas jantan R1/4 |
Utas jantan R3/8 |
Utas jantan R1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada steker yang disekrup |
Lapisan |
| Ukuran nominalnya |
2,4...6mm |
2,8...8,5mm |
4.2...11mm |
6.3...13mm |
| Kedalaman penyisipan tabung ¹) |
11,6...20,7mm |
11,9...23,4mm |
17...24,8mm |
20,2...24,8mm |
1) Kedalaman penyisipan pipa yang ditunjukkan adalah nilai referensi dan mungkin sedikit berbeda tergantung pada jenisnya.
| Data teknis umum – Benang G betina |
| Koneksi pneumatik, port 1 |
Benang betina G1/8 |
Benang betina G1/4 |
Benang betina G3/8 |
Benang betina G1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada steker yang disekrup |
Lapisan |
| Ukuran nominalnya |
2,8...7mm |
3...11mm |
5...11mm |
11...15mm |
| Data teknis umum – Selongsong dorong |
| Koneksi pneumatik, port 1 |
Selongsong dorong Ø 4 mm |
Selongsong dorong Ø 6 mm |
Selongsong dorong Ø 8 mm |
Selongsong dorong Ø 10 mm |
Selongsong dorong Ø 12 mm |
Selongsong dorong Ø 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Ukuran nominalnya |
2,5 mm |
2,3...4mm |
2,3...6mm |
3,8...7,5mm |
3,7...9mm |
7,8...11mm |
| Koneksi pneumatik, port 1 |
Untuk pipa diameter luar 4 mm |
Untuk pipa diameter luar 6 mm |
Untuk pipa diameter luar 8 mm |
Untuk pipa diameter luar 10 mm |
Untuk pipa diameter luar 12 mm |
Untuk pipa diameter luar 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada steker yang disekrup |
— |
Lapisan |
| Ukuran nominalnya |
2.8mm |
2.8...4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13mm |
| Koneksi pneumatik, port 2 |
Untuk pipa diameter luar 4 mm |
Untuk pipa diameter luar 6 mm |
Untuk pipa diameter luar 8 mm |
Untuk pipa diameter luar 10 mm |
Untuk pipa diameter luar 12 mm |
Untuk pipa diameter luar 16 mm |
Untuk pipa diameter luar 22 mm |
| Kedalaman penyisipan tabung 1) |
14,9mm |
17mm |
18,2 mm |
20,7mm |
23,3 mm |
24,8mm |
27,54mm |
1) Kedalaman penyisipan pipa yang ditunjukkan adalah nilai referensi dan mungkin sedikit berbeda tergantung pada jenisnya.
Kondisi pengoperasian dan lingkungan:
| Kisaran suhu lengkap tekanan operasi |
-0,95...6 batang |
| Tekanan operasi bergantung pada suhu |
-0,95...14 bilah |
| Catatan tentang tekanan pengoperasian |
Air: maks. Maksimal 0,6 MPa. 50°C |
| Media operasi |
Udara bertekanan sesuai ISO 8573-1:2010 [7:-:-]
Air (cair, bebas es) |
| Catatan tentang pengoperasian dan media percontohan |
Operasi berpelumas dimungkinkan
Air: G-thread hanya dapat digunakan dengan cincin penyegel tipe OL sebagai aksesori tambahan |
| Suhu lingkungan |
-10 ... 80°C |
| Kelas ketahanan korosi CRC 1) |
1 - Stres korosi rendah |
| Klasifikasi maritim |
Lihat sertifikat |
1) Informasi lebih lanjut www.festo.com/x/topic/kbk
Bahan:
| Perumahan material |
Aluminium anodisa, Kuningan, berlapis nikel, PBT |
| Cincin pelepas material |
POM |
| Warna cincin pelepas |
Biru |
| Segel tabung bahan |
NBR |
| Komponen penjepit tabung bahan |
Baja tahan karat paduan tinggi |
| Catatan tentang bahan |
Sesuai RoHS |
| Kacang bahan |
Kuningan berlapis nikel |
| Bahan baut berongga |
Kuningan berlapis nikel |
| Kesesuaian ruang bersih, diukur menurut ISO 1464414 1) |
Kelas 4 menurut ISO 14644-1Elemen dipasang secara statis, tidak ada evaluasi berarti yang mungkin dilakukan menurut ISO 14644-1 |
1) Untuk selongsong dorong QSH dan sumbat blanking QSC-...H, tidak ada evaluasi berarti yang mungkin dilakukan menurut ISO 14644-1 (komponen dipasang secara statis)
