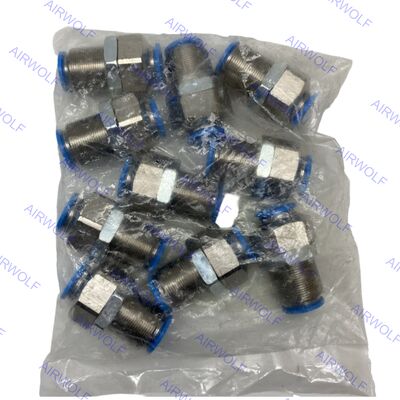

QSS-12 QSS-12-20 QSS-4-F QSS-6-F Festo QSS Series Push-in Fitting
Dalam ekosistem komponen pneumatik Festo, Seri QSS berfungsi sebagai solusi konektivitas fundamental dan serbaguna untuk membangun dan mendistribusikan jaringan udara terkompresi. Aplikasi utamanya adalah dalam sistem otomatisasi industri, robotika, mesin pengemas, dan peralatan penanganan material di mana koneksi tabung yang andal dan bebas bocor sangat penting. Desain bulkhead sangat berguna untuk membuat koneksi profil rendah melalui panel, dinding, atau rangka mesin, menjadikannya ideal untuk sistem dengan batasan ruang yang ketat atau persyaratan kebersihan. Hal ini memposisikan Seri QSS sebagai komponen penting bagi para insinyur dan teknisi yang perlu membangun, memelihara, atau memodifikasi sirkuit pneumatik secara efisien dan andal di berbagai lingkungan industri.
Kode Pesanan:
| Kode Item |
Koneksi Port1 |
Koneksi Port2 |
Nomor Suku Cadang |
Jumlah Kemasan |
| QSS-12 |
OD Tabung: 12 mm |
OD Tabung: 12 mm |
153161 |
10 |
| QSS-12-20 |
OD Tabung: 12 mm |
OD Tabung: 12 mm |
130792 |
20 |
| QSS-4-F |
OD Tabung: 4 mm |
OD Tabung: 4 mm |
193950 |
10 |
| QSS-6-F |
OD Tabung: 6 mm |
OD Tabung: 6 mm |
193951 |
10 |
Lembar Data:
| Data teknis umum – Ulir jantan metrik dan G |
| Koneksi pneumatik, port 1 |
Ulir jantan M5 |
Ulir jantan G1/8 |
Ulir jantan G1/4 |
Ulir jantan G3/8 |
Ulir jantan G1/2 |
Ulir jantan G3/4 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Cincin penyegel |
| Torsi nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleransi untuk torsi pengencangan nominal |
± 20% |
| Ukuran nominal |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Kedalaman penyisipan tabung 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Berat produk |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Kedalaman penyisipan tabung yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum – Ulir jantan R |
| Koneksi pneumatik, port 1 |
Ulir jantan R1/8 |
Ulir jantan R1/4 |
Ulir jantan R3/8 |
Ulir jantan R1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Pelapisan |
| Ukuran nominal |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Kedalaman penyisipan tabung ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Kedalaman penyisipan tabung yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum – Ulir betina G |
| Koneksi pneumatik, port 1 |
Ulir betina G1/8 |
Ulir betina G1/4 |
Ulir betina G3/8 |
Ulir betina G1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Pelapisan |
| Ukuran nominal |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Data teknis umum – Selongsong dorong |
| Koneksi pneumatik, port 1 |
Selongsong dorong Ø 4 mm |
Selongsong dorong Ø 6 mm |
Selongsong dorong Ø 8 mm |
Selongsong dorong Ø 10 mm |
Selongsong dorong Ø 12 mm |
Selongsong dorong Ø 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Ukuran nominal |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Koneksi pneumatik, port 1 |
Untuk diameter luar tabung 4 mm |
Untuk diameter luar tabung 6 mm |
Untuk diameter luar tabung 8 mm |
Untuk diameter luar tabung 10 mm |
Untuk diameter luar tabung 12 mm |
Untuk diameter luar tabung 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
— |
Pelapisan |
| Ukuran nominal |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Koneksi pneumatik, port 2 |
Untuk diameter luar tabung 4 mm |
Untuk diameter luar tabung 6 mm |
Untuk diameter luar tabung 8 mm |
Untuk diameter luar tabung 10 mm |
Untuk diameter luar tabung 12 mm |
Untuk diameter luar tabung 16 mm |
Untuk diameter luar tabung 22 mm |
| Kedalaman penyisipan tabung 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Kedalaman penyisipan tabung yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
Kondisi operasi dan lingkungan:
| Tekanan operasi seluruh rentang suhu |
-0,95 ... 6 bar |
| Tekanan operasi tergantung suhu |
-0,95 ... 14 bar |
| Catatan tentang tekanan operasi |
Air: maks. 0,6 MPa pada maks. 50°C |
| Media operasi |
Udara terkompresi sesuai ISO 8573-1:2010 [7:-:-]
Air (cair, bebas es) |
| Catatan tentang media operasi dan pilot |
Operasi berpelumas dimungkinkan
Air: Ulir G hanya dimungkinkan dengan jenis cincin penyegel OL sebagai aksesori tambahan |
| Suhu sekitar |
-10 ... 80°C |
| Kelas ketahanan korosi CRC 1) |
1 - Stres korosi rendah |
| Klasifikasi maritim |
Lihat sertifikat |
1) Informasi lebih lanjut www.festo.com/x/topic/kbk
Bahan:
| Bahan housing |
Aluminium anodized, Kuningan, berlapis nikel, PBT |
| Bahan cincin pelepas |
POM |
| Warna cincin pelepas |
Biru |
| Bahan segel tabung |
NBR |
| Bahan komponen klem tabung |
Baja tahan karat berkadar tinggi |
| Catatan tentang bahan |
Sesuai RoHS |
| Bahan mur |
Kuningan berlapis nikel |
| Bahan baut berongga |
Kuningan berlapis nikel |
| Kesesuaian ruang bersih, diukur sesuai ISO 1464414 1) |
Kelas 4 sesuai ISO 14644-1Elemen dipasang secara statis, tidak ada evaluasi yang berarti yang mungkin dilakukan sesuai ISO 14644-1 |
1) Untuk selongsong dorong QSH dan sumbat penutup QSC-...H, tidak ada evaluasi yang berarti yang mungkin dilakukan sesuai ISO 14644-1 (komponen dipasang secara statis)
Dimensi:
Standar Kualitas:
