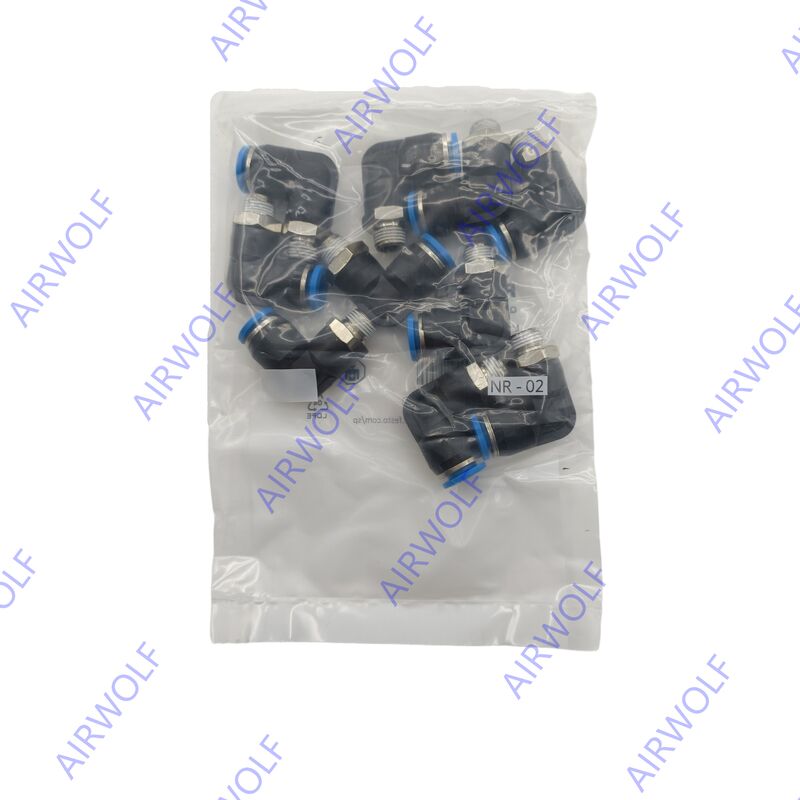

Festo QSL-1/8-8 QSL-1/8-8-50 QSL-1/8-10 QSL-1/4-4 QSL Seri L-bentuk Push-in fittings
Dibangun untuk memberikan kinerja yang dapat diandalkan dalam lingkungan industri yang menuntut,Festo QSL Fitting memiliki konstruksi yang tahan lama dengan bodi yang terbuat dari plastik PBT yang kuat dan komponen penting seperti cakar penahan yang terbuat dari baja paduan tinggiHal ini memastikan pegangan yang aman dan tahan getaran pada tabung tanpa menyebabkan kerusakan permukaan.Fitting mempertahankan kinerja yang stabil dengan tekanan operasi yang luas hingga 14 bar dan kisaran suhu dari -10 °C hingga +80 °C, didukung oleh segel NBR untuk koneksi anti kebocoran.Desain yang kuat ini menjamin keandalan jangka panjang dan perawatan minimal untuk operasi terus menerus di mesin otomatis dan sistem otomatisasi industri.
Kode pesanan:
| Kode Item |
Sambungan Pelabuhan1 |
Sambungan Pelabuhan2 |
Bagian no. |
Jumlah kemasan |
| QSL-1/8-8 |
Benang laki-laki R1/8 |
OD tabung: 8 mm |
153048 |
10 |
| QSL-1/8-8-50 |
Benang laki-laki R1/8 |
OD tabung: 8 mm |
130730 |
50 |
| QSL-1/8-10 |
Benang laki-laki R1/8 |
OD tabung: 10 mm |
190658 |
10 |
| QSL-1/4-4 |
Benang laki-laki R1/4 |
OD tabung: 4 mm |
190659 |
10 |
Lembar data:
| Data teknis umum ️ Benang laki-laki metrik dan G |
| Koneksi pneumatik, port 1 |
Benang laki-laki M5 |
Benang laki-laki G1/8 |
Benang laki-laki G1/4 |
Benang laki-laki G3/8 |
Benang laki-laki G1/2 |
Benang laki-laki G3/4 |
| Desain |
Prinsip dorongan-seret |
| Posisi pemasangan |
Opsional |
| Tipe segel pada colokan bergilir |
Cincin penyegelan |
| Torsi nominal |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| Toleransi untuk torsi peregangan nominal |
± 20% |
| Ukuran nominal |
1.8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 mm |
| kedalaman penyisipan tabung 1) |
14.9... 17 mm |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
27.54 mm |
| Berat produk |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) kedalaman sisipan tabung yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum |
| Koneksi pneumatik, port 1 |
Benang laki-laki R1/8 |
Benang laki-laki R1/4 |
Benang laki-laki R3/8 |
Benang laki-laki R1/2 |
| Desain |
Prinsip dorongan-seret |
| Posisi pemasangan |
Opsional |
| Tipe segel pada colokan bergilir |
Lapisan |
| Ukuran nominal |
2.4... 6 mm |
2.8... 8.5 mm |
4.2... 11 mm |
6.3... 13 mm |
| kedalaman penyisipan tabung 1) |
11.6... 20,7 mm |
11.9... 23,4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) kedalaman sisipan tabung yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum ️ benang G betina |
| Koneksi pneumatik, port 1 |
Benang G1/8 |
Benang G1/4 |
Benang wanita G3/8 |
G1/2 benang betina |
| Desain |
Prinsip dorongan-seret |
| Posisi pemasangan |
Opsional |
| Tipe segel pada colokan bergilir |
Lapisan |
| Ukuran nominal |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Data teknis umum ️ Sleeve push-in |
| Koneksi pneumatik, port 1 |
Sleeve push-in Ø 4 mm |
Sleeve push-in Ø 6 mm |
Sleeve push-in Ø 8 mm |
Sleeve push-in Ø 10 mm |
Sleeve push-in Ø 12 mm |
Sleeve push-in Ø 16 mm |
| Desain |
Prinsip dorongan-seret |
| Posisi pemasangan |
Opsional |
| Ukuran nominal |
2.5 mm |
2.3... 4 mm |
2.3... 6 mm |
3.8... 7,5 mm |
3.7... 9 mm |
7.8... 11 mm |
| Sambungan pneumatik, port 1 |
Untuk pipa dengan diameter luar 4 mm |
Untuk tabung dengan diameter luar 6 mm |
Untuk pipa dengan diameter luar 8 mm |
Untuk pipa dengan diameter luar 10 mm |
Untuk pipa dengan diameter luar 12 mm |
Untuk pipa dengan diameter luar 16 mm |
| Desain |
Prinsip dorongan-seret |
| Posisi pemasangan |
Opsional |
| Tipe segel pada colokan bergilir |
️ |
Lapisan |
| Ukuran nominal |
2.8mm |
2.8Aku tidak tahu.4.3mm |
2.8...7mm |
4.3...9mm |
6.2...11mm |
13 mm |
| Koneksi pneumatik, port 2 |
Untuk tabung dengan diameter luar 4 mm |
Untuk tabung dengan diameter luar 6 mm |
Untuk tabung dengan diameter luar 8 mm |
Untuk tabung dengan diameter luar 10 mm |
Untuk pipa dengan diameter luar 12 mm |
Untuk tabung dengan diameter luar 16 mm |
Untuk tabung dengan diameter luar 22 mm |
| kedalaman penyisipan tabung 1) |
14.9 mm |
17 mm |
18.2 mm |
20.7 mm |
23.3 mm |
24.8 mm |
27.54 mm |
1) kedalaman sisipan tabung yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
Kondisi operasi dan lingkungan:
| Tekanan operasi rentang suhu lengkap |
- 0,95... 6 bar |
| Tekanan kerja yang tergantung pada suhu |
- 0,95... 14 bar |
| Catatan tentang tekanan operasi |
Air: maksimal 0,6 MPa pada maksimum 50°C |
| Medium operasi |
Udara terkompresi sesuai dengan ISO 8573-1:2010 [7:-:-]
Air (cair, bebas es) |
| Catatan tentang media operasi dan pilot |
Operasi pelumasan mungkin
Air: benang G hanya mungkin dengan cincin penyegelan tipe OL sebagai aksesori tambahan |
| Suhu lingkungan |
-10... 80 ° C |
| Kelas ketahanan korosi CRC 1) |
1 - Tekanan korosi rendah |
| Klasifikasi maritim |
Lihat sertifikat |
1) Informasi lebih lanjut www.festo.com/x/topic/kbk
Bahan:
| Perumahan material |
Aluminium anodisasi, Kuningan, bernikel, PBT |
| Cincin pelepasan bahan |
POM |
| Warna cincin pelepasan |
Biru |
| Material penyegelan tabung |
NBR |
| Komponen penjepit tabung material |
Baja tahan karat paduan tinggi |
| Catatan tentang bahan |
RoHS-compliant |
| Bahan kacang |
Tembaga berlapis nikel |
| Bahan baut berongga |
Tembaga berlapis nikel |
| Kesesuaian ruang bersih, diukur menurut ISO 1464414 1) |
Kelas 4 menurut ISO 14644-1Element yang dipasang secara statis, tidak ada evaluasi yang berarti yang mungkin menurut ISO 14644-1 |
1) Untuk push-in sleeve QSH dan blank plug QSC-...H, tidak ada evaluasi yang berarti yang mungkin menurut ISO 14644-1 (komponen yang dipasang secara statis)
