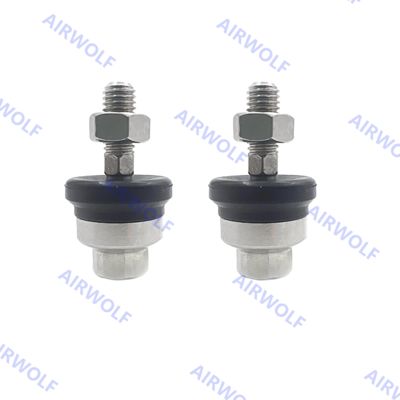

Sambungan apung SMC baja tahan karat untuk silinder hidrolik pneumatik JS10-4-070 JS40-14-150 JS16-5-080 JS50-16-150 JS16-6-100 JS63-18-150 JS20-8-125 JS80-22-150-X530 JS32-10-125 JS80-22-150S-X530

Sambungan apung dapat menyerap setiap "ketidak-sentrisan" atau "kehilangan akurasi paralel" antara silinder dan badan yang digerakkan.

1. Untuk memasang ulir jantan batang ke dalam ulir betina soket atau wadah, pastikan tidak menyentuh bagian bawah.
Jika sambungan apung digunakan dengan batang menyentuh bagian bawah, stud tidak akan dapat mengapung, menyebabkan kerusakan. Untuk kedalaman pemasangan ulir betina, lihat dimensi. Sebagai aturan, setelah batang menyentuh bagian bawah, mundur 1 hingga 2 putaran.
2. Penutup debu dapat menempel pada stud. Dalam hal ini, pindahkan penutup debu di leher stud dengan jari atau putar stud sedikit ke kiri atau kanan untuk merobek penutup debu sebelum digunakan. Selain itu, saat memasang stud dan soket atau wadah ke dalam badan yang digerakkan, pasang bagian-bagian tersebut dengan penutup debu dilepas. Saat memasang bagian-bagian tersebut tanpa melepas penutup debu, hal ini dapat menyebabkan kerusakan pada penutup debu.
3. Untuk menggunakan sambungan apung untuk menghubungkan batang silinder ke badan yang digerakkan, amankan di tempatnya dengan menerapkan torsi yang sesuai untuk ukuran ulir. Juga, jika ada risiko kendur selama pengoperasian, ambil tindakan untuk mencegah kendur, seperti menggunakan pin pengunci atau perekat ulir.
Jika bagian yang terhubung menjadi longgar, badan yang digerakkan mungkin kehilangan kendali atau terlepas, yang menyebabkan kerusakan peralatan atau cedera pada personel.
4. Produk ini bukan sambungan putar. Jadi, produk tidak dapat digunakan untuk aplikasi rotasi atau aksi rotasi.
5. Pastikan untuk menggunakan mekanisme bantalan silinder atau mekanisme penyangga, seperti peredam kejut sehingga gaya benturan apa pun tidak diterapkan pada sambungan apung saat menghentikan badan yang digerakkan. Jika tidak ada mekanisme penyangga, gaya benturan yang berlebihan dihasilkan.
Akibatnya, gaya kompresi tarik dari sambungan apung dapat melebihi tingkat maksimumnya

CARA MEMESAN:

Kode Pesanan:

Lembar Data:

Dimensi:
