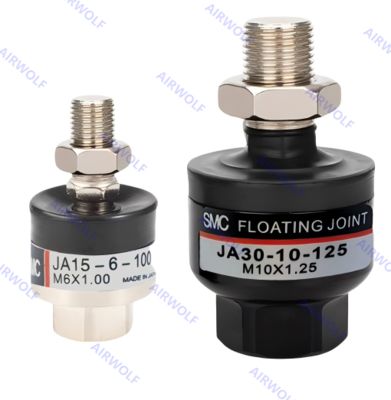

Sambungan apung standar SMC untuk silinder pneumatik dan hidrolik JA6-3-050 JA63-18-150 JA10-4-070 JA80-20-150 JA15-5-080 JA80-20-250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24-300 JA20-8-125

SMC Standar gabungan terapung untuk silinder pneumatik dan hidrolik JA6-3-050 JA63-18-150
JA10-4-070 JA80-20-150 JA15-5-080 JA80-20- 250 JA15-6-100 JA80-22-150 JA20-8-100 JA100-24- 300 JA20-8-125 JA100-26-150 JA20-8-150 JA100-27-150 JA25-10-150 JA100-27-200
JA30-10-125 JA125-27-200 JA32-10-100 JA140-30-150 JA40-12-125
JA40-12-150 JA160- 36-150 JA40-12-175 JA160-36-200 JA40-14-125 JA180-40-150-X530
JA40-14-150 JA180-40-200-X530 JA63-16-150

Gabungan terapung dapat menyerap setiap "off-centering" atau "kehilangan akurasi paralel" antara silinder dan tubuh yang didorong.

1Untuk menggeliat benang jantan dari batang ke benang betina dari soket atau kasus, pastikan bahwa ia tidak bawah keluar.
Jika sendi terapung digunakan dengan batang bawahnya keluar, stud tidak akan bisa terapung, menyebabkan kerusakan.Setelah batang bawah keluar, mundur 1 sampai 2 ton.
2. Tutup debu dapat melekat pada tongkat. Dalam hal ini, pindahkan tutup debu di leher tongkat dengan jari atau memutar tongkat sedikit ke kiri atau ke kanan untuk memecahkan tutup debu sebelum digunakan.Selain itu, ketika menggeruk tongkat dan soket atau kasus ke dalam tubuh yang didorong, menggeruk bagian-bagian tersebut dengan penutup debu yang dilepas.ini dapat menyebabkan kerusakan pada penutup debu.
3Untuk menggunakan sendi terapung untuk menghubungkan batang silinder ke tubuh yang didorong, amankan di tempat dengan menerapkan torsi yang sesuai dengan ukuran benang.jika ada risiko longgar selama operasi, mengambil langkah-langkah untuk mencegah longgarnya, seperti menggunakan pin pengunci atau perekat benang.
Dalam hal bagian yang terhubung menjadi longgar, tubuh yang didorong dapat kehilangan kendali atau jatuh, menyebabkan kerusakan peralatan atau cedera pada personel.
4.Produk ini bukan sendi berputar. Oleh karena itu, produk ini tidak dapat digunakan untuk aplikasi rotasi atau rotasi.
5Pastikan untuk menggunakan mekanisme bantalan silinder atau mekanisme penyangga, seperti amorf agar tidak ada kekuatan pukulan yang diterapkan pada sendi terapung saat menghentikan tubuh yang didorong.Jika tidak ada mekanisme penyangga, kekuatan benturan yang berlebihan dihasilkan.
Akibatnya, kekuatan kompresi tarik dari unit terapung melebihi tingkat maksimumnya.

Bagaimana untuk memesan:

Kode pesanan:

Lembar data:

Dimensi:
