QSF-3/8-12-B QSF-3/8-12-B-20 QSF-1/2-12-B QSF-1/2-16-B Festo QSF Series Push-in Fitting
Dalam portofolio komponen pneumatik Festo yang luas, Seri QSF berfungsi sebagai solusi konektivitas dasar berkualitas tinggi untuk membangun dan memelihara sirkuit pneumatik. Aplikasi utamanya adalah dalam otomatisasi industri, mesin, dan sistem udara terkompresi apa pun yang memerlukan koneksi yang cepat, andal, dan bebas bocor antara port berulir (seperti pada katup, silinder, atau manifold) dan selang pneumatik. Seri ini diposisikan sebagai sistem fitting standar yang serbaguna dengan lebih dari 1000 varian, menawarkan fleksibilitas maksimum bagi para insinyur dan teknisi untuk membuat tata letak perpipaan khusus tanpa alat khusus. Hal ini membuatnya sangat diperlukan untuk perakitan sistem, pemeliharaan, dan modifikasi di mana kecepatan dan keandalan sangat penting.
Kode Pesanan:
| Kode Item |
Koneksi Port1 |
Koneksi Port2 |
Nomor Suku Cadang. |
Jumlah Kemasan |
| QSF-3/8-12-B |
Ulir Male R3/8 |
OD Selang: 12 mm |
153030 |
10 |
| QSF-3/8-12-B-20 |
Ulir Male R3/8 |
OD Selang: 12 mm |
130717 |
20 |
| QSF-1/2-12-B |
Ulir Male R1/2 |
OD Selang: 12 mm |
190653 |
10 |

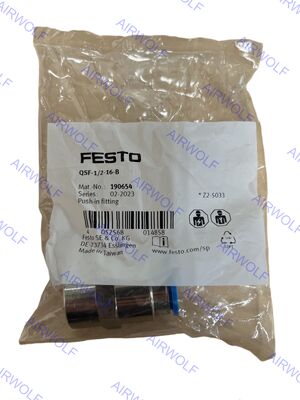

| QSF-1/2-16-B |
Ulir Male R1/2 |
OD Selang: 16 mm |
190654 |
10 |
Lembar Data:
| Data teknis umum – Ulir male metrik dan G |
| Koneksi pneumatik, port 1 |
Ulir Male M5 |
Ulir Male G1/8 |
Ulir Male G1/4 |
Ulir Male G3/8 |
Ulir Male G1/2 |
Ulir Male G3/4 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Cincin penyegel |
| Torsi nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleransi untuk torsi pengencangan nominal |
± 20% |
| Ukuran nominal |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Kedalaman pemasukan selang 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Berat produk |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Kedalaman pemasukan selang yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum – Ulir R Male |
| Koneksi pneumatik, port 1 |
Ulir Male R1/8 |
Ulir Male R1/4 |
Ulir Male R3/8 |
Ulir Male R1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Pelapisan |
| Ukuran nominal |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Kedalaman pemasukan selang ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Kedalaman pemasukan selang yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum – Ulir G Female |
| Koneksi pneumatik, port 1 |
Ulir Female G1/8 |
Ulir Female G1/4 |
Ulir Female G3/8 |
Ulir Female G1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Pelapisan |
| Ukuran nominal |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Data teknis umum – Lengan dorong masuk |
| Koneksi pneumatik, port 1 |
Lengan dorong masuk Ø 4 mm |
Lengan dorong masuk Ø 6 mm |
Lengan dorong masuk Ø 8 mm |
Lengan dorong masuk Ø 10 mm |
Lengan dorong masuk Ø 12 mm |
Lengan dorong masuk Ø 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Ukuran nominal |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Koneksi pneumatik, port 1 |
Untuk diameter luar selang 4 mm |
Untuk diameter luar selang 6 mm |
Untuk diameter luar selang 8 mm |
Untuk diameter luar selang 10 mm |
Untuk diameter luar selang 12 mm |
Untuk diameter luar selang 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
— |
Pelapisan |
| Ukuran nominal |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Koneksi pneumatik, port 2 |
Untuk diameter luar selang 4 mm |
Untuk diameter luar selang 6 mm |
Untuk diameter luar selang 8 mm |
Untuk diameter luar selang 10 mm |
Untuk diameter luar selang 12 mm |
Untuk diameter luar selang 16 mm |
Untuk diameter luar selang 22 mm |
| Kedalaman pemasukan selang 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Kedalaman pemasukan selang yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
Kondisi operasi dan lingkungan:
| Tekanan operasi seluruh rentang suhu |
-0,95 ... 6 bar |
| Tekanan operasi tergantung suhu |
-0,95 ... 14 bar |
| Catatan tentang tekanan operasi |
Air: maks. 0,6 MPa pada maks. 50°C |
| Media operasi |
Udara terkompresi sesuai ISO 8573-1:2010 [7:-:-]
Air (cair, bebas es) |
| Catatan tentang media operasi dan pilot |
Operasi terlumasi dimungkinkan
Air: Ulir G hanya dimungkinkan dengan jenis cincin penyegel OL sebagai aksesori tambahan |
| Suhu lingkungan |
-10 ... 80°C |
| Kelas ketahanan korosi CRC 1) |
1 - Stres korosi rendah |
| Klasifikasi maritim |
Lihat sertifikat |
1) Informasi lebih lanjut www.festo.com/x/topic/kbk
Bahan:
| Bahan housing |
Aluminium anodized, Kuningan, berlapis nikel, PBT |
| Bahan cincin pelepas |
POM |
| Warna cincin pelepas |
Biru |
| Bahan segel selang |
NBR |
| Bahan komponen penjepit selang |
Baja tahan karat berkadar tinggi |
| Catatan tentang bahan |
Sesuai RoHS |
| Bahan mur |
Kuningan berlapis nikel |
| Bahan baut berongga |
Kuningan berlapis nikel |
| Kesesuaian ruang bersih, diukur sesuai ISO 1464414 1) |
Kelas 4 sesuai ISO 14644-1Elemen dipasang secara statis, tidak ada evaluasi yang berarti yang mungkin dilakukan sesuai ISO 14644-1 |
1) Untuk lengan dorong masuk QSH dan sumbat penutup QSC-...H, tidak ada evaluasi yang berarti yang mungkin dilakukan sesuai ISO 14644-1 (komponen dipasang secara statis)
