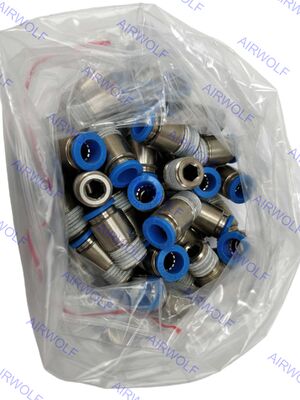

QS-1/4-6 QS-1/4-6-100 QS-1/4-8 QS-1/4-8-50 Fitting Dorong Seri Festo QS
Seri QS Festo menawarkan keserbagunaan yang luar biasa dengan rangkaian konfigurasi yang komprehensif, termasuk fitting lurus, siku, tee, dan bulkhead, untuk menyesuaikan tata letak pneumatik apa pun. Kompatibel dengan berbagai bahan tabung dan spektrum luas diameter tabung metrik, ini menyediakan solusi terpadu untuk berbagai kebutuhan koneksi. Pilihan ekstensif ini, dikombinasikan dengan koneksi port berulir opsional, memastikan integrasi yang mulus ke dalam sistem yang ada, menjadikannya komponen mendasar dan fleksibel untuk aplikasi otomatisasi, pengemasan, dan permesinan di seluruh dunia.
Kode Pesanan:
| Kode Item |
Koneksi Port1 |
Koneksi Port2 |
Nomor Suku Cadang |
Jumlah Kemasan |
| QS-1/4-6 |
Ulir jantan R1/4 |
OD Tabung: 6 mm |
153003 |
10 |
| QS-1/4-6-100 |
Ulir jantan R1/4 |
OD Tabung: 6 mm |
130677 |
100 |
| QS-1/4-8 |
Ulir jantan R1/4 |
OD Tabung: 8 mm |
153005 |
10 |
| QS-1/4-8-50 |
Ulir jantan R1/4 |
OD Tabung: 8 mm |
130678 |
50 |
Lembar Data:
| Data teknis umum – Ulir jantan Metrik dan G |
| Koneksi pneumatik, port 1 |
Ulir jantan M5 |
Ulir jantan G1/8 |
Ulir jantan G1/4 |
Ulir jantan G3/8 |
Ulir jantan G1/2 |
Ulir jantan G3/4 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Cincin penyegel |
| Torsi nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleransi untuk torsi pengencangan nominal |
± 20% |
| Ukuran nominal |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Kedalaman penyisipan tabung 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Berat produk |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Kedalaman penyisipan tabung yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum – Ulir jantan R |
| Koneksi pneumatik, port 1 |
Ulir jantan R1/8 |
Ulir jantan R1/4 |
Ulir jantan R3/8 |
Ulir jantan R1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Pelapisan |
| Ukuran nominal |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Kedalaman penyisipan tabung ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Kedalaman penyisipan tabung yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum – Ulir betina G |
| Koneksi pneumatik, port 1 |
Ulir betina G1/8 |
Ulir betina G1/4 |
Ulir betina G3/8 |
Ulir betina G1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Pelapisan |
| Ukuran nominal |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Data teknis umum – Selongsong dorong |
| Koneksi pneumatik, port 1 |
Selongsong dorong Ø 4 mm |
Selongsong dorong Ø 6 mm |
Selongsong dorong Ø 8 mm |
Selongsong dorong Ø 10 mm |
Selongsong dorong Ø 12 mm |
Selongsong dorong Ø 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Ukuran nominal |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Koneksi pneumatik, port 1 |
Untuk diameter luar tabung 4 mm |
Untuk diameter luar tabung 6 mm |
Untuk diameter luar tabung 8 mm |
Untuk diameter luar tabung 10 mm |
Untuk diameter luar tabung 12 mm |
Untuk diameter luar tabung 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
— |
Pelapisan |
| Ukuran nominal |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Koneksi pneumatik, port 2 |
Untuk diameter luar tabung 4 mm |
Untuk diameter luar tabung 6 mm |
Untuk diameter luar tabung 8 mm |
Untuk diameter luar tabung 10 mm |
Untuk diameter luar tabung 12 mm |
Untuk diameter luar tabung 16 mm |
Untuk diameter luar tabung 22 mm |
| Kedalaman penyisipan tabung 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Kedalaman penyisipan tabung yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
Kondisi operasi dan lingkungan:
| Tekanan operasi seluruh rentang suhu |
-0,95 ... 6 bar |
| Tekanan operasi tergantung suhu |
-0,95 ... 14 bar |
| Catatan tentang tekanan operasi |
Air: maks. 0,6 MPa pada maks. 50°C |
| Media operasi |
Udara terkompresi sesuai ISO 8573-1:2010 [7:-:-]
Air (cair, bebas es) |
| Catatan tentang media operasi dan pilot |
Operasi terlumasi dimungkinkan
Air: Ulir-G hanya dimungkinkan dengan jenis cincin penyegel OL sebagai aksesori tambahan |
| Suhu sekitar |
-10 ... 80°C |
| Kelas ketahanan korosi CRC 1) |
1 - Stres korosi rendah |
| Klasifikasi maritim |
Lihat sertifikat |
1) Informasi lebih lanjut www.festo.com/x/topic/kbk
Bahan:
| Bahan rumah |
Aluminium anodized, Kuningan, berlapis nikel, PBT |
| Bahan cincin pelepas |
POM |
| Warna cincin pelepas |
Biru |
| Bahan segel tabung |
NBR |
| Bahan komponen penjepit tabung |
Baja tahan karat paduan tinggi |
| Catatan tentang bahan |
Sesuai RoHS |
| Bahan mur |
Kuningan berlapis nikel |
| Bahan baut berongga |
Kuningan berlapis nikel |
| Kesesuaian ruang bersih, diukur sesuai ISO 1464414 1) |
Kelas 4 sesuai ISO 14644-1Elemen dipasang secara statis, tidak ada evaluasi yang berarti yang mungkin dilakukan sesuai ISO 14644-1 |
1) Untuk selongsong dorong QSH dan sumbat penutup QSC-...H, tidak ada evaluasi yang berarti yang mungkin dilakukan sesuai ISO 14644-1 (komponen dipasang secara statis)
Dimensi:
