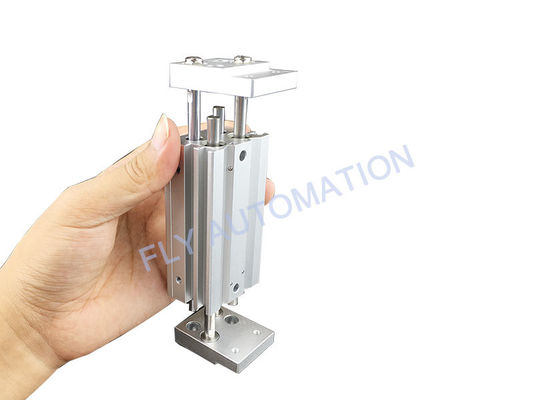

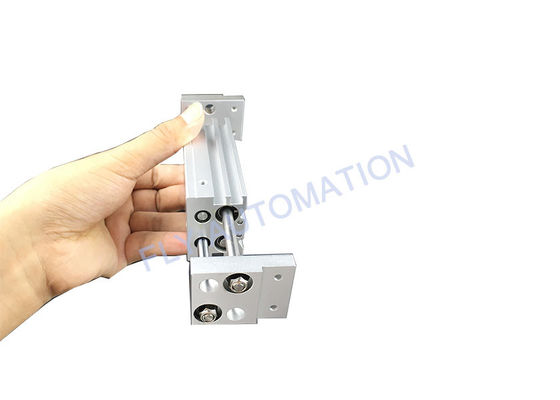

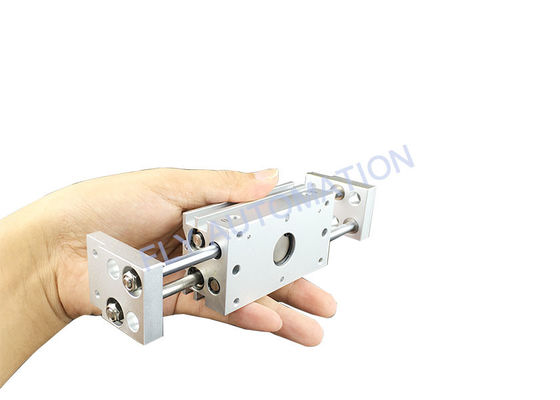

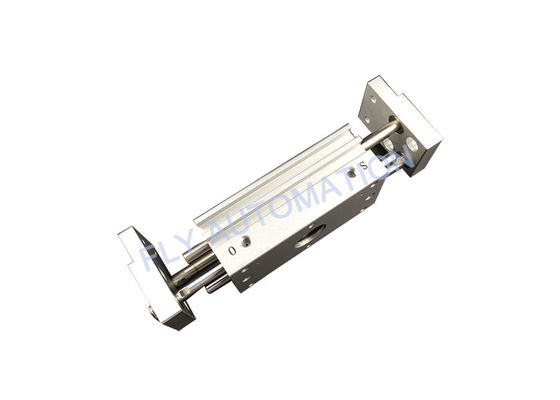

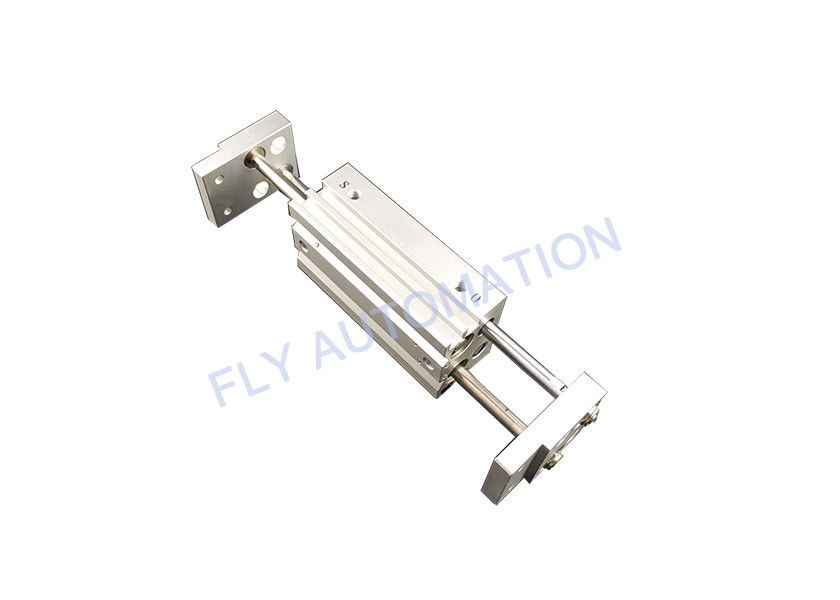

MHL2-10D2 Tipe Paralel Gripper Udara Tipe Lebar SMC Silinder Udara

Pukulan panjang

1. Satu unit dapat menangani benda kerja dengan berbagai diameter.
2. Sejumlah besar gaya mencengkeram disediakan melalui penggunaan mekanisme piston ganda, sambil mempertahankan desain yang kompak.
3. Bantalan resin impregnasi oli tipe ujung ganda dengan backing logam digunakan untuk semua poros.
4.Built-in mekanisme perlindungan debuA tingkat kebebasan yang tinggi untuk pemasangan
5. Sakelar otomatis dapat dipasang

Titik Mencengkeram
Jarak titik cengkeraman benda kerja harus berada dalam rentang gaya cengkeraman yang diberikan untuk setiap tekanan dalam grafik gaya cengkeram efektif di bawah ini.
dioperasikan dengan titik cengkeraman benda kerja di luar rentang yang ditunjukkan, beban yang akan diterapkan pada jari atau pemandu akan menjadi sangat tidak seimbang.
Akibatnya, jari-jari bisa menjadi kendur dan berdampak buruk pada masa pakai unit.

Kekuatan Mencengkeram yang Efektif
Indikasi gaya cengkeraman yang efektif. Gaya cengkeraman yang ditunjukkan pada tabel menunjukkan gaya cengkeraman satu jari ketika semua jari dan alat tambahan bersentuhan dengan benda kerja. F = gaya dorong satu jari.

Cara Memasang Lampiran ke Jari
(1) Pastikan bahwa batang piston ditarik kembali agar tidak menimbulkan tekanan yang tidak semestinya pada batang piston saat pemasangan sedang dipasang pada jari.
(2) Jangan menggores atau penyok bagian geser batang piston.Kerusakan pada bantalan atau segel dapat menyebabkan kebocoran udara atau kesalahan pengoperasian.
(3) Lihat tabel di bawah ini untuk mengetahui torsi pengencangan yang tepat pada baut yang digunakan untuk mengamankan sambungan ke jari.

Braket Pemasangan Sakelar Otomatis: Tindakan Pencegahan
Saat sakelar otomatis disetel pada sisi pemasangan seperti yang ditunjukkan di bawah ini, beri ruang minimal 2 mm pada pelat pemasangan karena sakelar otomatis menonjol dari tepi gripper.

Peringatan
Jika benda kerja disambungkan ke attachment, pastikan tidak ada benturan berlebihan di awal dan akhir gerakan.
Kegagalan dalam mematuhi pencegahan ini dapat mengakibatkan benda kerja bergeser atau jatuh, yang bisa berbahaya.

Satu unit dapat menangani benda kerja dengan berbagai diameter.
Sejumlah besar kekuatan mencengkeram disediakan melalui penggunaan mekanisme piston ganda, sambil mempertahankan desain yang kompak.
Bantalan resin impregnasi oli tipe ujung ganda dengan penyangga logam digunakan untuk semua poros.
Jari-jari disinkronkan dengan mekanisme rak dan pinion.
Mekanisme pemeriksaan debu bawaan.
Tingkat kebebasan yang tinggi untuk pemasangan.
Saklar otomatis mampu.
