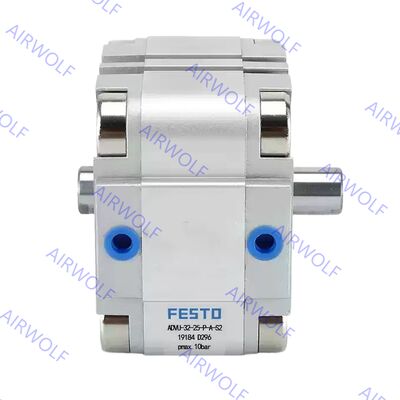

Festo Variable Stroke ADVU-32-...-P-A,-40,-50,-63 -S2 -S6 Silinder Kompak Double-Acting
Seri Festo ADVU mewakili lini silinder kompak berkinerja tinggi yang dirancang untuk otomatisasi industri di mana optimasi ruang sangat penting. Aktuator pneumatik double-acting ini dicirikan oleh pengurangan signifikan dalam ruang pemasangan—hingga 50% lebih kecil dibandingkan dengan silinder ISO 15552 standar—sambil mempertahankan kinerja yang kuat. Seri ini menawarkan berbagai ukuran lubang dari 12 mm hingga 125 mm dan panjang langkah yang dapat disesuaikan dari 1 mm hingga 400 mm. Fitur utama meliputi bantalan elastis di kedua posisi akhir untuk pengoperasian yang mulus, kemampuan penginderaan posisi non-kontak melalui piston magnetik, dan opsi pemasangan yang serbaguna. Dibuat dari bahan tahan lama seperti paduan aluminium anodized untuk bodi dan baja paduan tinggi untuk batang piston, silinder ADVU beroperasi secara efektif dalam rentang tekanan 0,05 hingga 1,0 MPa dan dapat menahan suhu sekitar dari -20°C hingga +80°C, menjadikannya cocok untuk aplikasi yang menuntut dalam pengemasan, perakitan, dan penanganan material.
Kode Pemesanan:
| Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
| ADVU-32-...-P-A |
32 |
1 ... 300 |
156004 |
dengan ulir dalam |
ADVU-32-...-A-P-A |
12 |
1 ... 300 |
156044 |
dengan ulir luar |
| ADVU-40-...-P-A |
40 |
1 ... 300 |
156005 |
dengan ulir dalam |
ADVU-40-...-A-P-A |
16 |
1 ... 300 |
156045 |
dengan ulir luar |
| ADVU-50-...-P-A |
50 |
1 ... 300 |
156006 |
dengan ulir dalam |
ADVU-50-...-A-P-A |
20 |
1 ... 300 |
156046 |
dengan ulir luar |
| ADVU-63-...-P-A |
63 |
1 ... 300 |
156007 |
dengan ulir dalam |
ADVU-63-...-A-P-A |
25 |
1 ... 300 |
156047 |
dengan ulir luar |
| ADVU-32-...-P-A-S2 |
12 |
1 ... 300 |
156014 |
dengan ulir dalam, Melalui batang piston
|
ADVU-32-...-A-P-A-S2 |
12 |
1 ... 300 |
156054 |
dengan ulir luar, Melalui batang piston |
| ADVU-40-...-P-A-S2 |
16 |
1 ... 300 |
156015 |
dengan ulir dalam, Melalui batang piston |
ADVU-40-...-A-P-A-S2 |
16 |
1 ... 300 |
156055 |
dengan ulir luar, Melalui batang piston |
| ADVU-50-...-P-A-S2 |
20 |
1 ... 300 |
156016 |
dengan ulir dalam, Melalui batang piston |
ADVU-50-...-A-P-A-S2 |
20 |
1 ... 300 |
156056 |
dengan ulir luar, Melalui batang piston |
| ADVU-63-...-P-A-S2 |
25 |
1 ... 300 |
156017 |
dengan ulir dalam, Melalui batang piston |
ADVU-63-...-A-P-A-S2 |
25 |
1 ... 300 |
156057 |
dengan ulir luar, Melalui batang piston |
| ADVU-32-...-P-A-S6 |
12 |
1 ... 300 |
156034 |
dengan ulir dalam, Tahan Panas 120°C |
ADVU-32-...-A-P-A-S6 |
12 |
1 ... 300 |
156094 |
dengan ulir luar, Tahan Panas 120°C |
| ADVU-40-...-P-A-S6 |
16 |
1 ... 300 |
156035 |
dengan ulir dalam, Tahan Panas 120°C |
ADVU-40-...-A-P-A-S6 |
16 |
1 ... 300 |
156095 |
dengan ulir luar, Tahan Panas 120°C |
| ADVU-50-...-P-A-S6 |
20 |
1 ... 300 |
156036 |
dengan ulir dalam, Tahan Panas 120°C |
ADVU-50-...-A-P-A-S6 |
20 |
1 ... 300 |
156096 |
dengan ulir luar, Tahan Panas 120°C |
| ADVU-63-...-P-A-S6 |
25 |
1 ... 300 |
156037 |
dengan ulir dalam, Tahan Panas 120°C |
ADVU-63-...-A-P-A-S6 |
25 |
1 ... 300 |
156097 |
dengan ulir luar, Tahan Panas 120°C |
Lembar Data:
| Data teknis umum |
| PistonØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Koneksi pneumatik |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Ujung batang piston |
Ulir dalam |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Ulir luar |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Media pengoperasian |
Udara bertekan sesuai ISO 8573-1:2010 [7:4:4] |
| Catatan tentang media pengoperasian/pilot |
Pengoperasian yang dilumasi dimungkinkan (dalam hal ini pengoperasian yang dilumasi akan selalu diperlukan) |
| Desain |
Piston |
| Batang piston |
| Peredam |
Cincin/pelat peredam elastis di kedua ujungnya |
| Penginderaan posisi |
Melalui sakelar jarak |
| Jenis pemasangan |
Dengan lubang tembus |
– |
| Dengan ulir dalam |
| Dengan aksesori |
| Posisi pemasangan |
Apa pun |
| Kondisi pengoperasian |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Tekanan pengoperasian |
Batang piston di salah satu ujung |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Melalui batang piston S2/S20 |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
— |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
— |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
— |
| Suhu sekitar(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Catatan rentang pengoperasian sakelar jarak
2) Informasi lebih lanjut www.festo.com/x/topic/crc
Material:
| Silinder kompak |
| [1] |
Laras silinder |
Paduan aluminium tempa |
| [2] |
Penutup |
Paduan aluminium tempa |
| [3] |
Batang piston |
Ø 12 ... 32 |
Baja tahan karat paduan tinggi |
| Ø 40 ... 125 |
Baja paduan tinggi |
| [4] |
Sekrup flens |
Ø 12 ... 16 |
Baja tahan karat paduan tinggi |
| Ø 20 ... 125 |
Baja galvanis |
| [5] |
Segel dinamis |
Versi dasar: Poliuretan, S6: Karet fluoro |
Dimensi:
Standar Kualitas:
Perusahaan untuk produk tersebut adalah produk asli baru, tidak ada produk bekas dan rekondisi, atau tinggalkan sepuluh yang dapat dikompensasi dan kembalikan jumlah penuh, tetapi pembeli karena pembelian model kami yang salah tidak bertanggung jawab atas pengembalian, yang lain dari penjualan produk perusahaan menikmati jaminan kualitas satu tahun sejak tanggal pengiriman, sesuai dengan standar kualitas asli, selama garansi dengan masalah produk, perlu konfirmasi pengujian oleh pabrikan, pemasok yang akan diselesaikan, sisi permintaan karena penyimpanan, penggunaan, perawatan yang buruk yang disebabkan oleh produk berkualitas rendah, dan tidak mengajukan keberatan.
Sampel:
Anda dapat mengirim sampel untuk menyesuaikan produk, kami memiliki banyak insinyur yang dapat membantu; Jika Anda menginginkan produk saya, tetapi Anda tidak yakin apakah itu yang Anda inginkan, jadi Anda dapat meminta sampel dari saya, itu akan gratis.
Layanan purna jual:
Kami dapat menyediakan serangkaian layanan purna jual, seperti pengenalan produk, pemasangan, debugging, dukungan teknis, dan sebagainya.
