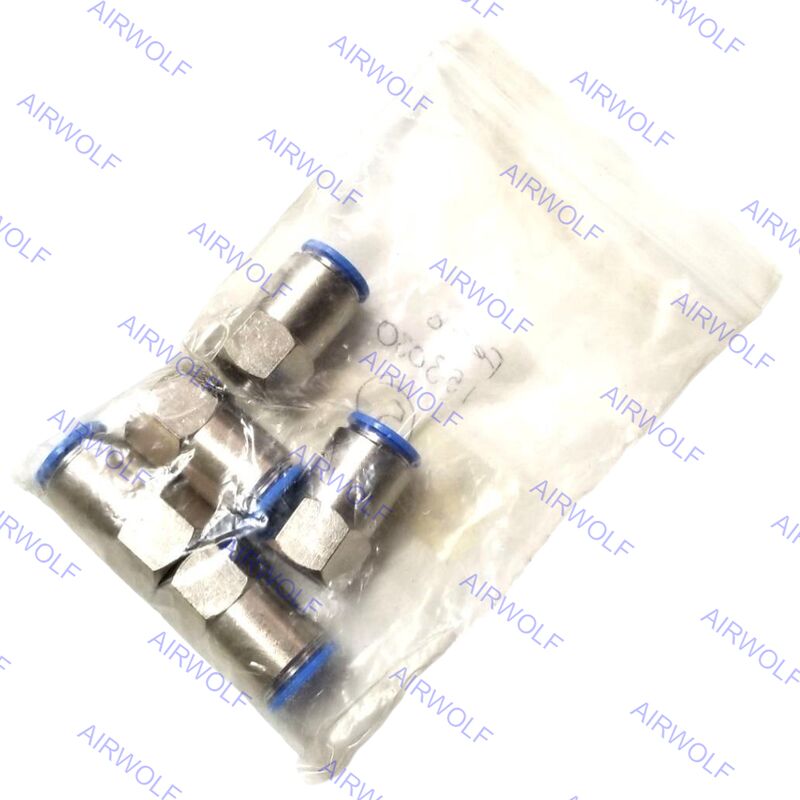

Festo QSF-3/8-6-B QSF-3/8-8-B QSF-3/8-8-B-50 QSF-3/8-10-B QSF-3/8-10-B-50 Seri Konektor Cepat (Push-in Fitting)
Seri Festo QSF adalah bagian dari rangkaian Quick Star (QS) konektor pneumatik push-in yang dirancang untuk menghubungkan selang ke port berulir dalam sistem udara terkompresi dan air. Ini adalah adaptor berulir lurus yang menyediakan ulir betina untuk koneksi selang push-in. Konektor ini terbuat dari kuningan berlapis nikel untuk ketahanan korosi yang tinggi dan dilengkapi cakar penahan baja tahan karat di dalam fitting yang mencengkeram selang dengan aman tanpa merusak permukaannya. Seri ini menawarkan berbagai konfigurasi dengan ukuran ulir yang berbeda (Metrik, G paralel, atau R tirus) dan diameter luar selang (OD) untuk memenuhi berbagai kebutuhan koneksi, seperti QSF-1/4-8-B untuk ulir G1/4 ke selang OD 8mm atau QSF-1/2-12-B untuk ulir G1/2 ke selang OD 12mm.
Kode Pesanan:
| Kode Item |
Koneksi Port1 |
Koneksi Port2 |
Nomor Suku Cadang. |
Jumlah Kemasan |
| QSF-3/8-6-B |
Ulir Male R3/8 |
OD Selang: 6 mm |
190652 |
10 |
| QSF-3/8-8-B |
Ulir Male R3/8 |
OD Selang: 8 mm |
153027 |
10 |
| QSF-3/8-8-B-50 |
Ulir Male R3/8 |
OD Selang: 8 mm |
130715 |
50 |
| QSF-3/8-10-B |
Ulir Male R3/8 |
OD Selang: 10 mm |
153029 |
10 |
| QSF-3/8-10-B-50 |
Ulir Male R3/8 |
OD Selang: 10 mm |
130716 |
50 |
Lembar Data:
| Data teknis umum – Ulir male Metrik dan G |
| Koneksi pneumatik, port 1 |
Ulir Male M5 |
Ulir Male G1/8 |
Ulir Male G1/4 |
Ulir Male G3/8 |
Ulir Male G1/2 |
Ulir Male G3/4 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Cincin penyegel |
| Torsi nominal |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Toleransi untuk torsi pengencangan nominal |
± 20% |
| Ukuran nominal |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Kedalaman pemasukan selang 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Berat produk |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Kedalaman pemasukan selang yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum – Ulir male R |
| Koneksi pneumatik, port 1 |
Ulir Male R1/8 |
Ulir Male R1/4 |
Ulir Male R3/8 |
Ulir Male R1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Pelapisan |
| Ukuran nominal |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Kedalaman pemasukan selang ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Kedalaman pemasukan selang yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
| Data teknis umum – Ulir betina G |
| Koneksi pneumatik, port 1 |
Ulir Betina G1/8 |
Ulir Betina G1/4 |
Ulir Betina G3/8 |
Ulir Betina G1/2 |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
Pelapisan |
| Ukuran nominal |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Data teknis umum – Selongsong push-in |
| Koneksi pneumatik, port 1 |
Selongsong Push-in Ø 4 mm |
Selongsong Push-in Ø 6 mm |
Selongsong Push-in Ø 8 mm |
Selongsong Push-in Ø 10 mm |
Selongsong Push-in Ø 12 mm |
Selongsong Push-in Ø 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Ukuran nominal |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Koneksi pneumatik, port 1 |
Untuk diameter luar selang 4 mm |
Untuk diameter luar selang 6 mm |
Untuk diameter luar selang 8 mm |
Untuk diameter luar selang 10 mm |
Untuk diameter luar selang 12 mm |
Untuk diameter luar selang 16 mm |
| Desain |
Prinsip dorong-tarik |
| Posisi pemasangan |
opsional |
| Jenis segel pada sumbat berulir |
— |
Pelapisan |
| Ukuran nominal |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Koneksi pneumatik, port 2 |
Untuk diameter luar selang 4 mm |
Untuk diameter luar selang 6 mm |
Untuk diameter luar selang 8 mm |
Untuk diameter luar selang 10 mm |
Untuk diameter luar selang 12 mm |
Untuk diameter luar selang 16 mm |
Untuk diameter luar selang 22 mm |
| Kedalaman pemasukan selang 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Kedalaman pemasukan selang yang ditunjukkan adalah nilai referensi dan dapat sedikit bervariasi tergantung pada jenisnya.
Kondisi operasi dan lingkungan:
| Tekanan operasi seluruh rentang suhu |
-0,95 ... 6 bar |
| Tekanan operasi tergantung suhu |
-0,95 ... 14 bar |
| Catatan tentang tekanan operasi |
Air: maks. 0,6 MPa pada maks. 50°C |
| Media operasi |
Udara terkompresi sesuai ISO 8573-1:2010 [7:-:-]
Air (cair, bebas es) |
| Catatan tentang media operasi dan pilot |
Operasi terlumasi dimungkinkan
Air: Ulir G hanya dimungkinkan dengan jenis cincin penyegel OL sebagai aksesori tambahan |
| Suhu sekitar |
-10 ... 80°C |
| Kelas ketahanan korosi CRC 1) |
1 - Stres korosi rendah |
| Klasifikasi maritim |
Lihat sertifikat |
1) Informasi lebih lanjut www.festo.com/x/topic/kbk
Bahan:
| Bahan housing |
Aluminium anodized, Kuningan, berlapis nikel, PBT |
| Bahan cincin pelepas |
POM |
| Warna cincin pelepas |
Biru |
| Bahan segel selang |
NBR |
| Bahan komponen penjepit selang |
Baja tahan karat paduan tinggi |
| Catatan tentang bahan |
Sesuai RoHS |
| Bahan mur |
Kuningan berlapis nikel |
| Bahan baut berongga |
Kuningan berlapis nikel |
| Kesesuaian ruang bersih, diukur sesuai ISO 1464414 1) |
Kelas 4 sesuai ISO 14644-1Elemen dipasang secara statis, tidak ada evaluasi yang berarti yang mungkin dilakukan sesuai ISO 14644-1 |
1) Untuk selongsong push-in QSH dan sumbat penutup QSC-...H, tidak ada evaluasi yang berarti yang mungkin dilakukan sesuai ISO 14644-1 (komponen dipasang secara statis)
