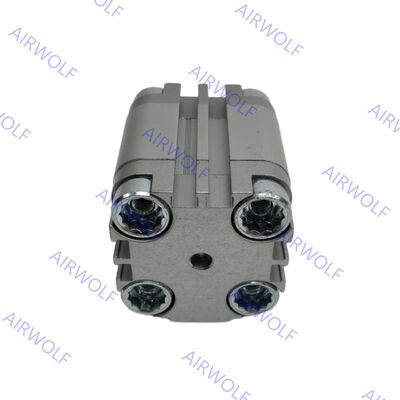

Festo AEVUZ-32-5-P-A AEVUZ-32-5-A-P-A,-10,-15,-20,-25 Silinder Ringkas Aksi Tunggal
Dirancang untuk keandalan dan kemudahan integrasi, varian penarik AEVUZ menekankan kinerja bebas perawatan dan cocok untuk operasi siklus tinggi di lingkungan industri yang menuntut. Desain aksi tunggal mereka menyederhanakan sirkuit pneumatik dengan hanya membutuhkan satu sambungan suplai udara, yang mengurangi konsumsi udara dibandingkan dengan silinder aksi ganda. Seri ini mencakup opsi untuk peningkatan ketahanan korosi dan dapat beroperasi dalam rentang suhu -20°C hingga +80°C, memastikan stabilitas dalam berbagai kondisi. Dengan batang piston berulir dan opsi pemasangan standar, silinder ini memfasilitasi pemasangan cepat pada mesin seperti peralatan pengemasan, jalur perakitan elektronik, dan sistem penanganan material. Pengembalian pegas bawaan menjamin retraksi yang konsisten bahkan selama kehilangan daya, menjadikannya pilihan yang aman dan efisien untuk aplikasi yang memprioritaskan kekompakan dan gerakan yang dapat diprediksi.
Kode Pemesanan:
| Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
| AEVUZ-32-5-P-A |
32 |
5 |
157226 |
dengan ulir betina |
AEVUZ-32-5-A-P-A |
32 |
5 |
157272 |
dengan ulir jantan |
| AEVUZ-32-10-P-A |
32 |
10 |
157227 |
dengan ulir betina |
AEVUZ-32-10-A-P-A |
32 |
10 |
157273 |
dengan ulir jantan |
| AEVUZ-32-15-P-A |
32 |
15 |
157228 |
dengan ulir betina |
AEVUZ-32-15-A-P-A |
32 |
15 |
157274 |
dengan ulir jantan |
| AEVUZ-32-20-P-A |
32 |
20 |
157229 |
dengan ulir betina |
AEVUZ-32-20-A-P-A |
32 |
20 |
157275 |
dengan ulir jantan |
| AEVUZ-32-25-P-A |
32 |
25 |
157230 |
dengan ulir betina |
AEVUZ-32-25-A-P-A |
32 |
25 |
157276 |
dengan ulir jantan |
Lembar Data:
| Data teknis umum |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Sambungan pneumatik |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ujung batang piston |
Ulir betina |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Ulir jantan |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Media pengoperasian |
Udara terkompresi ke ISO 8573-1:2010 [7:4:4] |
| Catatan tentang media pengoperasian/pilot |
Operasi yang dilumasi dimungkinkan (dalam hal ini operasi yang dilumasi akan selalu diperlukan) |
| Desain |
Piston |
| Batang piston |
| Peredam |
Cincin/pelat peredam elastis di kedua ujungnya |
| Penginderaan posisi |
Melalui sakelar jarak |
| Jenis pemasangan |
Melalui lubang |
| Dengan ulir betina |
| Dengan aksesori |
| Posisi pemasangan |
Apa pun |
| Kondisi pengoperasian |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Tekanan pengoperasian |
Batang piston di salah satu ujung |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Melalui batang piston S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Suhu ambien(1) |
°C |
Versi dasar: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Perhatikan rentang pengoperasian sakelar jarak
2) Informasi lebih lanjut www.festo.com/x/topic/crc
Material:
| Silinder ringkas |
| [1] |
Laras silinder |
Paduan aluminium tempa |
| [2] |
Penutup |
Paduan aluminium tempa |
| [3] |
Batang piston |
Ø 12 ... 32 |
Baja tahan karat paduan tinggi |
| Ø 40 ... 100 |
Baja paduan tinggi |
| [4] |
Sekrup flens |
Ø 12 ... 16 |
Baja tahan karat paduan tinggi |
| Ø 20 ... 100 |
Baja galvanis |
| [5] |
Segel dinamis |
Versi dasar: Poliuretan, S6: Karet fluoro |
Dimensi:
