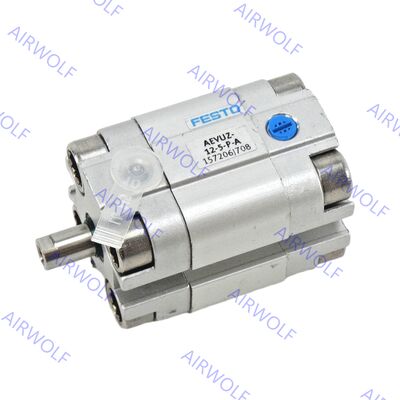

Festo AEVUZ-12-5-P-A AEVUZ-12-10-P-A AEVUZ-12-5-A-P-A AEVUZ-12-10-A-P-A Silinder Ringkas Aksi Tunggal
Seri Festo AEVUZ mewakili lini khusus silinder ringkas aksi tunggal yang dirancang dengan mekanisme aksi penarik yang unik, menjadikannya ideal untuk aplikasi yang memerlukan gaya retraksi yang presisi di ruang terbatas. Silinder ini beroperasi pada prinsip pegas-kembali, di mana udara terkompresi menghasilkan gaya dorong, dan pegas internal memberikan gerakan penarikan yang andal untuk retraksi. Model-model utama dalam seri ini direkayasa dengan dimensi ringkas untuk meminimalkan jejak pemasangan sambil mempertahankan keluaran gaya yang tinggi. Dibangun dari bahan tahan lama seperti paduan aluminium anodized dan batang piston baja tahan karat, mereka mendukung ukuran lubang mulai dari diameter yang lebih kecil 12mm hingga 100mm, dengan panjang langkah yang dapat disesuaikan. Silinder ini dibuat untuk pengoperasian bebas pelumasan, dilengkapi piston magnetik untuk penginderaan posisi, dan unggul dalam tugas otomatis seperti penjepitan, pengeluaran, atau pengangkatan di mana optimasi ruang dan retraksi yang aman-gagal sangat penting.
Kode Pemesanan:
| Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
| AEVUZ-12-5-P-A |
12 |
5 |
157206 |
dengan ulir betina |
AEVUZ-12-5-A-P-A |
12 |
5 |
157252 |
dengan ulir jantan |
| AEVUZ-12-10-P-A |
12 |
10 |
157207 |
dengan ulir betina |
AEVUZ-12-10-A-P-A |
12 |
10 |
157253 |
dengan ulir jantan |
Lembar Data:
| Data teknis umum |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Koneksi pneumatik |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ujung batang piston |
Ulir betina |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Ulir jantan |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Media pengoperasian |
Udara terkompresi ke ISO 8573-1:2010 [7:4:4] |
| Catatan tentang media pengoperasian/pilot |
Pengoperasian yang dilumasi dimungkinkan (dalam hal ini pengoperasian yang dilumasi akan selalu diperlukan) |
| Desain |
Piston |
| Batang piston |
| Peredam |
Cincin/pelat peredam elastis di kedua ujungnya |
| Penginderaan posisi |
Melalui sakelar jarak |
| Jenis pemasangan |
Melalui lubang tembus |
| Dengan ulir betina |
| Dengan aksesori |
| Posisi pemasangan |
Apa pun |
| Kondisi pengoperasian |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Tekanan pengoperasian |
Batang piston di salah satu ujung |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Melalui batang piston S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Suhu sekitar(1) |
°C |
Versi dasar: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Catatan rentang pengoperasian sakelar jarak
2) Informasi lebih lanjut www.festo.com/x/topic/crc
Material:
| Silinder ringkas |
| [1] |
Laras silinder |
Paduan aluminium tempa |
| [2] |
Penutup |
Paduan aluminium tempa |
| [3] |
Batang piston |
Ø 12 ... 32 |
Baja tahan karat paduan tinggi |
| Ø 40 ... 100 |
Baja paduan tinggi |
| [4] |
Sekrup flens |
Ø 12 ... 16 |
Baja tahan karat paduan tinggi |
| Ø 20 ... 100 |
Baja galvanis |
| [5] |
Segel dinamis |
Versi dasar: Poliuretan, S6: Karet fluoro |
Dimensi:
