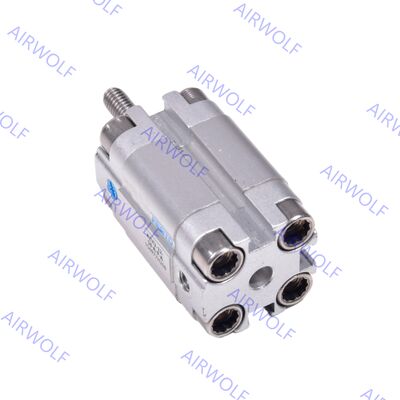

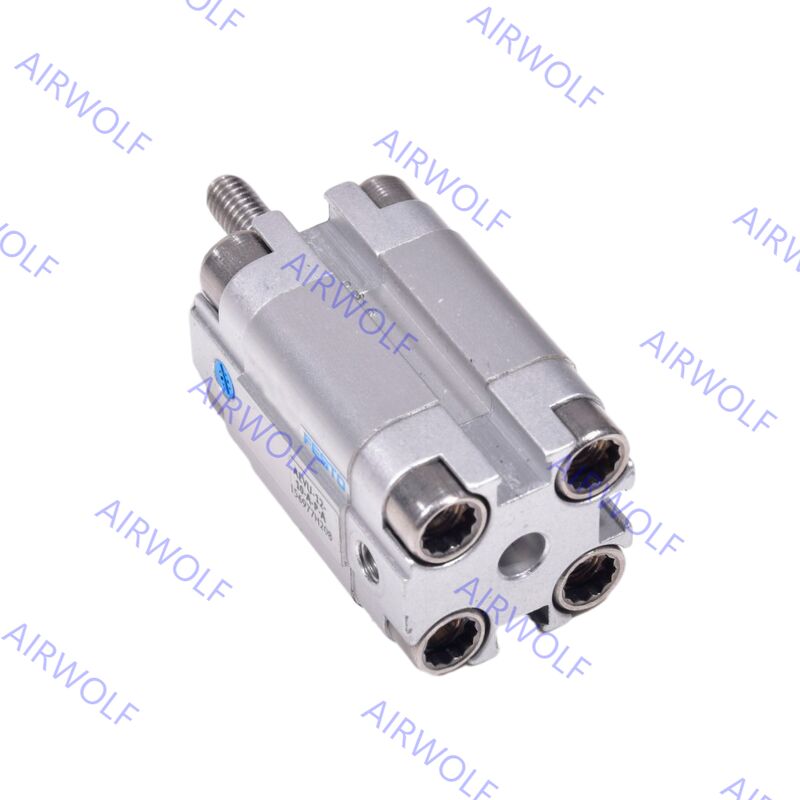

Festo AEVU-20-5-P-A AEVU-20-5-A-P-A,-10,-15,-20,-25 Silinder Kompak Aksi Tunggal
Dalam aplikasi praktis, silinder aksi tunggal Festo AEVU adalah komponen serbaguna yang ideal untuk tugas-tugas yang memerlukan aktuator ringkas yang kembali sendiri. Mekanisme pegas-kembali-nya menyederhanakan desain rangkaian pneumatik dengan hanya memerlukan satu sambungan suplai udara, yang juga mengurangi konsumsi udara dibandingkan dengan silinder aksi ganda. Hal ini menjadikannya solusi yang hemat biaya dan efisien untuk operasi siklus tinggi di industri seperti pengemasan, penanganan material, dan perakitan otomatis, di mana kinerja yang andal dan desain hemat-ruangnya berkontribusi pada peningkatan efisiensi mesin dan pengurangan biaya operasional.
Kode Pemesanan:
| Kode Barang |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
Kode Barang |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
| AEVU-20-5-P-A |
20 |
5 |
156940 |
dengan ulir dalam |
AEVU-20-5-A-P-A |
20 |
5 |
156986 |
dengan ulir luar |
| AEVU-20-10-P-A |
20 |
10 |
156941 |
dengan ulir dalam |
AEVU-20-10-A-P-A |
20 |
10 |
156987 |
dengan ulir luar |
| AEVU-20-15-P-A |
20 |
15 |
156942 |
dengan ulir dalam |
AEVU-20-15-A-P-A |
20 |
15 |
156988 |
dengan ulir luar |
| AEVU-20-20-P-A |
20 |
20 |
156943 |
dengan ulir dalam |
AEVU-20-20-A-P-A |
20 |
20 |
156989 |
dengan ulir luar |
| AEVU-20-25-P-A |
20 |
25 |
156944 |
dengan ulir dalam |
AEVU-20-25-A-P-A |
20 |
25 |
156990 |
dengan ulir luar |
Lembar Data:
| Data teknis umum |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Sambungan pneumatik |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ujung batang piston |
Ulir dalam |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Ulir luar |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Media pengoperasian |
Udara bertekan sesuai ISO 8573-1:2010 [7:4:4] |
| Catatan tentang media pengoperasian/pilot |
Operasi yang dilumasi dimungkinkan (dalam hal ini operasi yang dilumasi akan selalu diperlukan) |
| Desain |
Piston |
| Batang piston |
| Peredam |
Cincin/pelat peredam elastis di kedua ujungnya |
| Penginderaan posisi |
Melalui sakelar jarak |
| Jenis pemasangan |
Melalui lubang |
| Dengan ulir dalam |
| Dengan aksesori |
| Posisi pemasangan |
Apa pun |
| Kondisi pengoperasian |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Tekanan pengoperasian |
Batang piston di salah satu ujung |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Melalui batang piston S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Suhu sekitar(1) |
°C |
Versi dasar: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Perhatikan rentang pengoperasian sakelar jarak
2) Informasi lebih lanjut www.festo.com/x/topic/crc
Material:
| Silinder kompak |
| [1] |
Laras silinder |
Paduan aluminium tempa |
| [2] |
Penutup |
Paduan aluminium tempa |
| [3] |
Batang piston |
Ø 12 ... 32 |
Baja tahan karat berkadar tinggi |
| Ø 40 ... 100 |
Baja berkadar tinggi |
| [4] |
Sekrup flens |
Ø 12 ... 16 |
Baja tahan karat berkadar tinggi |
| Ø 20 ... 100 |
Baja galvanis |
| [5] |
Segel dinamis |
Versi dasar: Poliuretan, S6: Karet fluoro |
Dimensi:
