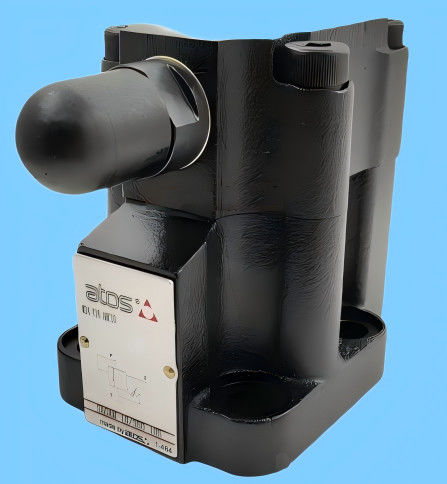

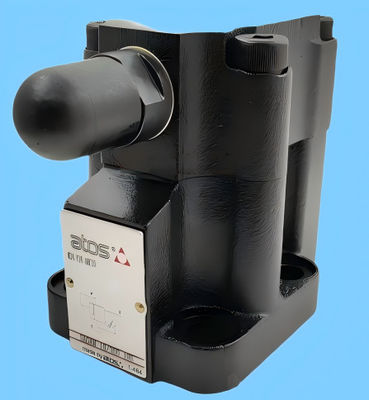

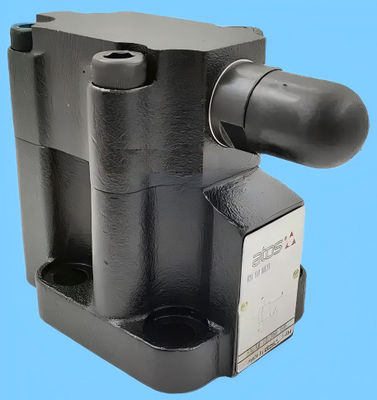

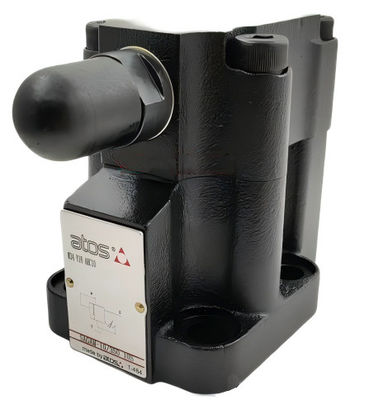

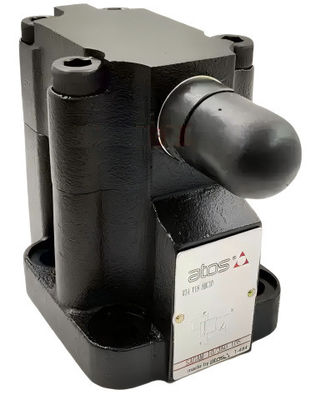

ATOS SAGAM DC24V ISO 6264 350bar Katup pengurangan tekanan SAGAM-10/350 10S SAGAM-20/50 10S
Kode pesanan:
SAGAM-10/350 10S
SAGAM-10/50 10S
SAGAM-20/100 10S
SAGAM-10/210 10S
SAGAM-20/350 10S
SAGAM-20/50 10S
SAGAM-10/100 10S
SAGAM-20/210 10S
SAGAM adalah katup tekanan relief dua tahap
dengan bobot yang seimbang, dirancang untuk beroperasi dalam sistem hidrolik minyak.
dua tahap, pemasangan subplat - ukuran 10, 20 dan 32 ISO 6264
Dalam versi standar tekanan piloting dari boneka 1 dari tahap utama 2 diatur dengan menggunakan sekrup larva yang dilindungi oleh tutup 3 di penutup 4.
Versi opsional dengan pengaturan dengan roda tangan 5 alih-alih sekrup grub tersedia atas permintaan.
Berputar searah jarum jam meningkatkan tekanan.
SAGAM dapat dilengkapi dengan pilot SDHE
katup solenoid 6 untuk ventilasi

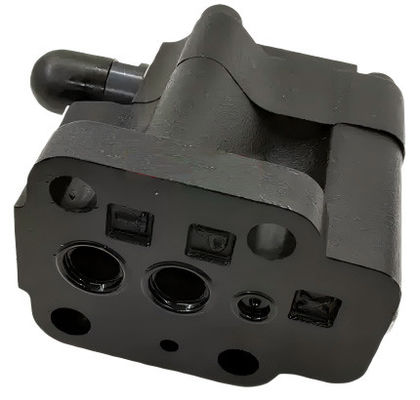

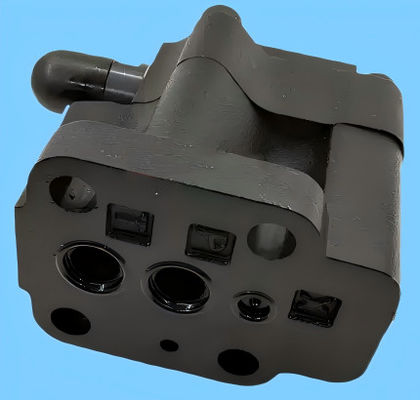

Permukaan pemasangan: ISO 6264 ukuran 10, 20 dan 32
Aliran maksimum: 200, 400 dan 600 l/menit
Tekanan maksimum hingga 350 bar
Tekanan pengaturan: 50; 100; 210; 350 bar
Kisaran tekanan [bar]: 4+50; 6+100; 7+210; 8+350
Tingkat perlindungan sesuai DIN EN 60529: IP65
Faktor pajak relatif: 100%
Toleransi tegangan pasokan: 土10%
Karakteristik hidraulik:
| Model katup | SAGAM-10 | SAGAM-20 | SAGAM-32 |
| Pengaturan [bar] | 50; 100; 210; 350 |
| Kisaran tekanan [bar] | 4+50; 6+100; 7+210; 8+350 |
| Tekanan maksimum [bar] | port P,X= 350 Port T,Y = 210 (tanpa katup solenoid pilot) Untuk versi dengan katup solenoid pilot, lihat tabel teknis SHE015 |
| Aliran maksimum [/min] | 200 | 400 | 600 |
Karakteristik utama, segel dan cairan - untuk cairan lain yang tidak termasuk dalam tabel di bawah ini, hubungi kantor teknis kami:
| Posisi perakitan | Posisi apapun |
| Penutup permukaan subplat | Indeks kasar Ra 0,4 - rasio rata 0,01/100 ((ISO 1101) |
| Suhu lingkungan | Eksekusi standar = -30C+ +70°C / pilihan PE = -20°C+ +70°C / pilihan BT = -40°C+ +70°C |
| Segel, suhu cairan yang direkomendasikan | Segel NBR (standar) = -20°C+ +80°C, dengan cairan hidraulik HFC = -20°C + 50°C Segel FKM (/opsi PE) = -20°C+ + 80°C Segel HNBR (/opsi BT) = -40°C+ + 60°C, dengan cairan hidraulik HFC = -40°C+ + 50°C |
| Viskositas yang direkomendasikan | 15+100 mm2/s - kisaran maksimum yang diizinkan 2,8 + 500 mm/s |
| Tingkat kontaminasi cairan maksimum | ISO4406 kelas 20/18/15 NAS1638 kelas 9, lihat juga bagian filter di www.atos.com atau katalog KTF |
| Cairan hidraulik | Tipe segel yang cocok | Klasifikasi | Referensi Standar |
| Minyak mineral | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP, | DIN 51524 |
| tahan api tanpa air | FKM | HFDU, HFDR | ISO 12922 |
| tahan api dengan air | NBR, HNBR | HFC |
Karakteristik kumparan (untuk SAGAM dengan katup ventilasi solenoid):
| Kelas isolasi | Karena suhu permukaan yang terjadi dari H (180°C untuk kumparan DC F (155°C) untuk kumparan AC kumparan solenoid, standar Eropa ENISO 13732-1 dan EN ISO 4413 harus diperhitungkan |
| Tingkat perlindungan sesuai DIN EN 60529 | IP 65 (dengan konektor 666,667, 669 dipasang dengan benar) |
| Faktor pajak relatif | 100% |
| Tegangan dan frekuensi pasokan | Lihat fitur listrik |
| Toleransi tegangan pasokan | 土10% |
| Sertifikasi | CURUS Standar Amerika Utara |
Fitur listrik untuk SAGAM dengan katup solenoid:
