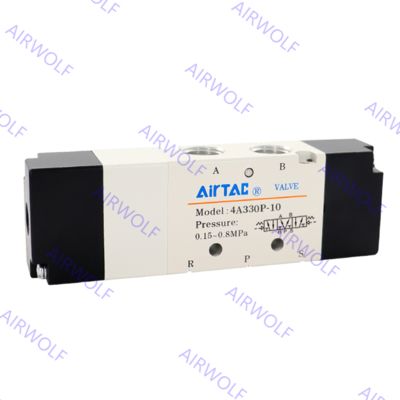

4A310-08/10, 4A320-08/10 AIRTAC 4A300 Seri 5/2 Way Air Valve 1/4" 3/8"
Seri AIRTAC 4A300 adalah rangkaian katup kontrol arah yang dioperasikan secara pneumatik 5/3 arah, yang berarti mereka memiliki lima port dan tiga posisi yang berbeda.Katup ini dioperasikan secara eksternal dan dirancang untuk mengontrol arah aliran udara dalam sistem pneumatikSpesifikasi utama termasuk rentang tekanan operasi 0,15 sampai 0,8 MPa, tekanan bukti 1,2-1,5 MPa,dan kisaran suhu operasi yang luas dari -20°C sampai 70°CFitur yang menentukan dari model 5/3-way adalah ketersediaan tiga fungsi posisi pusat: pusat tertutup (sufiks model C), pusat knalpot (sufiks E), dan pusat tekanan (sufiks P),memberikan fleksibilitas untuk kebutuhan kontrol yang berbeda seperti memegang, mengambang, atau menekan aktuator di posisi tengahnya.
Kode pesanan:
| Jenis |
Ukuran port |
Posisi |
Jenis katup |
| 4A330C-08 |
1/4 " |
5/3 cara |
Kontrol Udara Ganda Pusat Tertutup |
| 4A330E-08 |
1/4 " |
5/3 cara |
Pusat Eksos Kontrol Udara Ganda |
| 4A330P-08 |
1/4 " |
5/3 cara |
Pusat Tekanan Kontrol Udara Ganda |
| 4A330C-10 |
1/4 " |
5/3 cara |
Kontrol Udara Ganda Pusat Tertutup |
| 4A330E-10 |
1/4 " |
5/3 cara |
Pusat Eksos Kontrol Udara Ganda |
| 4A330P-10 |
1/4 " |
5/3 cara |
Pusat Tekanan Kontrol Udara Ganda |
Spesifikasi:
| Model |
4A330C-08
4A330E-08
4A330P-08 |
4A330C-10
4A330E-10
4A330P-10 |
| Cairan |
Udara ((untuk disaring dengan elemen filter 40μm) |
| Akting |
Kontrol eksternal |
| Ukuran pelabuhan [Catatan1] |
In=Out=Exhaust=1/4" |
In=Out=3/8" Exhaust=1/4" |
Ukuran lubang ((Cv)
[Catatan 4] |
4A310-10,4A320-10:28.0mm2 ((Cv=1.65)
4A330C-10:21.3mm2 ((Cv=1.25) |
| Jenis katup |
5 posisi pelabuhan 3 |
5 posisi pelabuhan 3 |
| Tekanan operasi |
0.15 ~ 0.8MPa ((21 ~ 114psi) |
| Tekanan bukti |
1.2MPa ((175psi) |
| Suhu |
-20 ~ 70 °C |
| Bahan tubuh |
Paduan aluminium |
| Lubrication [Catatan 2] |
Tidak diperlukan |
| Frekuensi maksimum [Catatan3] |
3 siklus/detik |
3 siklus/detik |
| Berat (g) |
505 |
505 |
[Catatan 1] Benang PT, benang G dan benang NPT tersedia.
[Catatan2] Setelah udara dilumasi digunakan, lanjutkan dengan media yang sama untuk mengoptimalkan umur katup.
[Catatan3] Frekuensi pemicu maksimum adalah dalam keadaan tanpa beban.
[Catatan 4] Lubang setara S dan Cv semuanya dihitung dari data aliran.
Diagram Aliran:
Struktur:
Dimensi:
Standar Kualitas:
Perusahaan untuk produk adalah produk asli baru, tidak ada produk bekas dan direnovasi, atau meninggalkan kompensasi sepuluh dan mengembalikan jumlah penuh,Tapi pembeli karena pembelian kami dari kesalahan model tidak bertanggung jawab untuk kembali, lain dari penjualan produk perusahaan menikmati satu tahun dari tanggal pengiriman jaminan kualitas, sesuai dengan standar kualitas asli, selama garansi dengan masalah produk,perlu pengujian konfirmasi oleh produsen , pemasok yang harus diselesaikan, sisi permintaan karena penyimpanan, penggunaan, pemeliharaan yang buruk disebabkan oleh produk berkualitas rendah, dan tidak mengajukan keberatan.
Sampel:
Anda dapat mengirim sampel untuk menyesuaikan produk, kami memiliki banyak insinyur dapat membantu itu; Jika Anda ingin produk saya, tetapi Anda tidak yakin apakah itu yang Anda inginkan, jadi Anda dapat meminta sampel dari saya,Itu akan gratis.
Layanan purna jual:
Kami dapat menyediakan serangkaian layanan purna jual, seperti pengenalan produk, pemasangan, debugging, dukungan teknis dan sebagainya.
Keuntungan Kompetitif:
| Fitur produk kami: |
Jaminan Layanan Kami: |
| 1) Harga yang kompetitif |
1) Tanggapan cepat (Tanggapan dengan 24 jam) |
| 2) Kualitas yang baik |
2) Sampel Gratis (Pelanggan membayar biaya pengiriman) |
| 3) Kemasan Profesional |
3) Jaminan 1 tahun |
| 4) Membuat sesuai dengan instruksi pelanggan |
4) Foto/video tersedia selama produksi. |
| 5) Tidak ada penundaan pengiriman |
5) Inspeksi pengisian, dan kirim foto pengisian sebelum pengiriman. |
