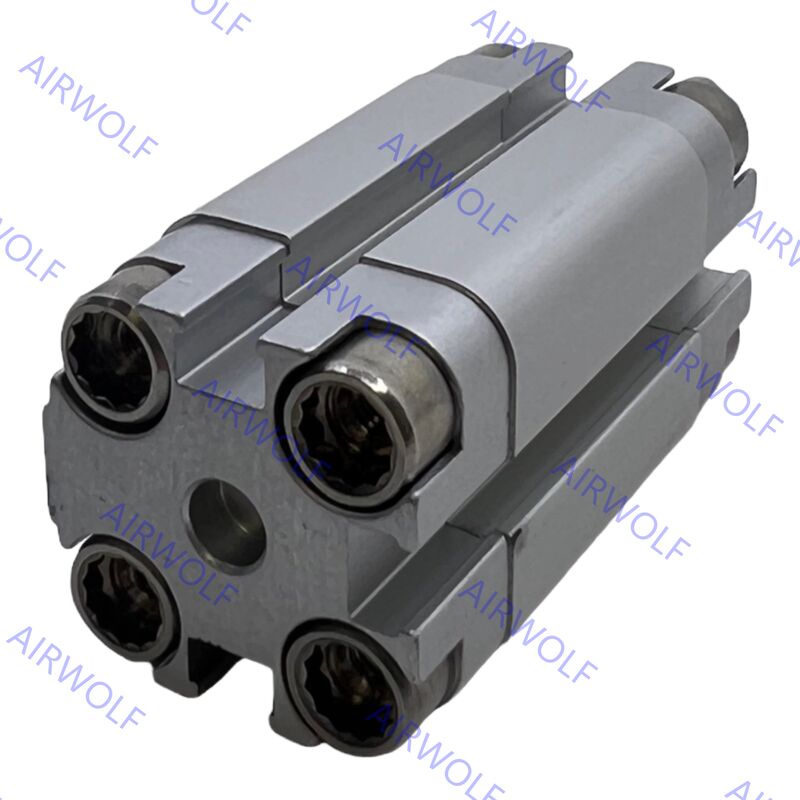

AEVUZ-40-5-P-A AEVUZ-40-5-A-P-A,-10,-15,-20,-25 Silinder Kompak Aksi Tunggal Festo
Dalam aplikasi praktis, silinder penarik Festo AEVUZ berfungsi sebagai solusi yang ringkas dan efisien untuk tugas-tugas otomatisasi di mana batasan ruang dan penarikan yang andal sangat penting. Desainnya memungkinkan penggunaan yang mulus dalam orientasi vertikal atau horizontal, mendukung peran seperti mekanisme gripper robot, kontrol pintu keselamatan, atau sistem penentuan posisi presisi. Dengan menggabungkan jejak kaki yang kecil dengan keluaran gaya yang kuat, silinder ini membantu mengurangi ukuran sistem secara keseluruhan dan biaya energi sekaligus memastikan keselamatan operasional. Industri seperti manufaktur otomotif, farmasi, dan pengolahan makanan mendapat manfaat dari desainnya yang higienis, perawatan rendah, dan kemampuan beradaptasi dengan ruang sempit, yang menggarisbawahi fokus Festo’s pada penyediaan komponen serbaguna untuk tantangan otomatisasi modern.
Kode Pesanan:
| Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
| AEVUZ-40-5-P-A |
40 |
5 |
157231 |
dengan ulir betina |
AEVUZ-40-5-A-P-A |
40 |
5 |
157277 |
dengan ulir jantan |
| AEVUZ-40-10-P-A |
40 |
10 |
157232 |
dengan ulir betina |
AEVUZ-40-10-A-P-A |
40 |
10 |
157278 |
dengan ulir jantan |
| AEVUZ-40-15-P-A |
40 |
15 |
157233 |
dengan ulir betina |
AEVUZ-40-15-A-P-A |
40 |
15 |
157279 |
dengan ulir jantan |
| AEVUZ-40-20-P-A |
40 |
20 |
157234 |
dengan ulir betina |
AEVUZ-40-20-A-P-A |
40 |
20 |
157280 |
dengan ulir jantan |
| AEVUZ-40-25-P-A |
40 |
25 |
157235 |
dengan ulir betina |
AEVUZ-40-25-A-P-A |
40 |
25 |
157281 |
dengan ulir jantan |
Lembar Data:
| Data teknis umum |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Koneksi pneumatik |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ujung batang piston |
Ulir betina |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Ulir jantan |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Media pengoperasian |
Udara terkompresi ke ISO 8573-1:2010 [7:4:4] |
| Catatan tentang media pengoperasian/percontohan |
Operasi yang dilumasi dimungkinkan (dalam hal ini operasi yang dilumasi akan selalu diperlukan) |
| Desain |
Piston |
| Batang piston |
| Peredam |
Cincin/pelat peredam elastis di kedua ujungnya |
| Penginderaan posisi |
Melalui sakelar jarak |
| Jenis pemasangan |
Melalui lubang |
| Dengan ulir betina |
| Dengan aksesori |
| Posisi pemasangan |
Apa pun |
| Kondisi pengoperasian |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Tekanan pengoperasian |
Batang piston di salah satu ujungnya |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Melalui batang piston S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Suhu sekitar(1) |
°C |
Versi dasar: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Perhatikan rentang pengoperasian sakelar jarak
2) Informasi lebih lanjut www.festo.com/x/topic/crc
Material:
| Silinder kompak |
| [1] |
Laras silinder |
Paduan aluminium tempa |
| [2] |
Penutup |
Paduan aluminium tempa |
| [3] |
Batang piston |
Ø 12 ... 32 |
Baja tahan karat berkadar tinggi |
| Ø 40 ... 100 |
Baja berkadar tinggi |
| [4] |
Sekrup flens |
Ø 12 ... 16 |
Baja tahan karat berkadar tinggi |
| Ø 20 ... 100 |
Baja galvanis |
| [5] |
Segel dinamis |
Versi dasar: Poliuretan, S6: Karet fluoro |
Dimensi:
