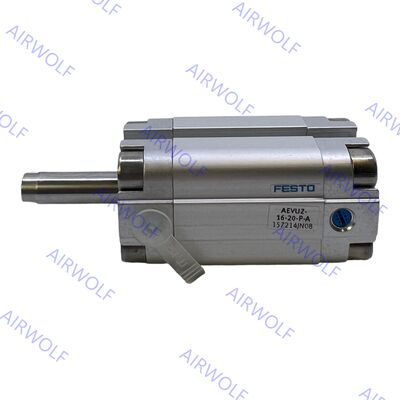

AEVUZ-16-5-P-A AEVUZ-16-5-A-P-A,-10,-15,-20,-25 Festo Single Acting Compact Cylinder
Dirancang untuk keandalan dan kemudahan integrasi, varian tarik AEVUZ menekankan kinerja bebas pemeliharaan dan cocok untuk operasi siklus tinggi di lingkungan industri yang menuntut.Desain mereka yang bertindak tunggal menyederhanakan sirkuit pneumatik dengan hanya membutuhkan satu koneksi pasokan udara, yang mengurangi konsumsi udara dibandingkan dengan tabung beraksi ganda. seri ini mencakup opsi untuk peningkatan ketahanan korosi dan dapat beroperasi dalam kisaran suhu -20 °C sampai +80 °C,Memastikan stabilitas dalam kondisi yang berbedaDengan batang piston berujung dan pilihan pemasangan standar, silinder ini memfasilitasi pemasangan cepat di mesin seperti peralatan kemasan, jalur perakitan elektronik,dan sistem penanganan bahan. Pengembalian pegas yang terintegrasi menjamin penarikan yang konsisten bahkan saat kehilangan daya, menjadikannya pilihan yang aman dan efisien untuk aplikasi yang memprioritaskan kompak dan gerakan yang dapat diprediksi.
Kode pesanan:
| Kode Item |
Piston (mm) |
Stroke (mm) |
Bagian no. |
Jenis |
Kode Item |
Piston (mm) |
Stroke (mm) |
Bagian no. |
Jenis |
| AEVUZ-16-5-P-A |
16 |
5 |
157211 |
dengan benang betina |
AEVUZ-16-5-A-P-A |
16 |
5 |
157257 |
dengan benang pria |
| AEVUZ-16-10-P-A |
16 |
10 |
157212 |
dengan benang betina |
AEVUZ-16-10-A-P-A |
16 |
10 |
157258 |
dengan benang pria |
| AEVUZ-16-15-P-A |
16 |
15 |
157213 |
dengan benang betina |
AEVUZ-16-15-A-P-A |
16 |
15 |
157259 |
dengan benang pria |
| AEVUZ-16-20-P-A |
16 |
20 |
157214 |
dengan benang betina |
AEVUZ-16-20-A-P-A |
16 |
20 |
157260 |
dengan benang pria |
| AEVUZ-16-25-P-A |
16 |
25 |
157215 |
dengan benang betina |
AEVUZ-16-25-A-P-A |
16 |
25 |
157261 |
dengan benang pria |
Lembar data:
| Data teknis umum |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Koneksi pneumatik |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ujung batang piston |
Benang wanita |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Benang pria |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Medium operasi |
Udara terkompresi sesuai dengan ISO 8573-1:2010 [7:4[4] |
| Catatan pada media pengendali/pilot |
Operasi pelumasan mungkin (dalam hal ini operasi pelumasan akan selalu diperlukan) |
| Desain |
Piston |
| Batang piston |
| Pengisian bantal |
Cincin/plak bantalan elastis di kedua ujungnya |
| Penginderaan posisi |
Melalui saklar kedekatan |
| Jenis pemasangan |
Melalui lubang |
| Dengan benang betina |
| Dengan aksesoris |
| Posisi pemasangan |
Apa pun |
| Kondisi operasi |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Tekanan operasi |
Batang piston di satu ujung |
[MPa] |
0.15... 1 |
0.13... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
| [bar] |
1.5... 10 |
1.3... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
| [psi] |
21.8... 145 |
18.9... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
| Melalui batang piston S2/S20 |
[MPa] |
0.17... 1 |
0.15... 1 |
0.14... 1 |
0.12... 1 |
0.1... 1 |
| [bar] |
1.7... 10 |
1.5... 10 |
1.4... 10 |
1.2... 10 |
1... 10 |
| [psi] |
24.7... 145 |
21.8... 145 |
20.3... 145 |
17.4... 145 |
14.5... 145 |
| Suhu lingkungan ((1) |
°C |
Versi dasar: 20... +80 S6: 0... +120 |
| CRC(2) |
2 |
1) Catatan rentang operasi saklar kedekatan
2) Informasi lebih lanjut www.festo.com/x/topic/crc
Bahan:
| Silinder kompak |
| [1] |
Barel silinder |
Paduan aluminium tempa |
| [2] |
Tutup |
Paduan aluminium tempa |
| [3] |
Batang piston |
Ø 12... 32 |
Baja tahan karat paduan tinggi |
| Ø 40... 100 |
Baja paduan tinggi |
| [4] |
Sekrup flange |
Ø 12... 16 |
Baja tahan karat paduan tinggi |
| Ø 20... 100 |
Baja galvanis |
| [5] |
Segel dinamis |
Versi dasar: Polyurethane, S6: Karet Fluoro |
Dimensi:
