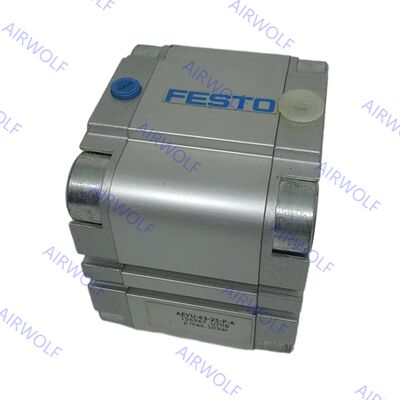

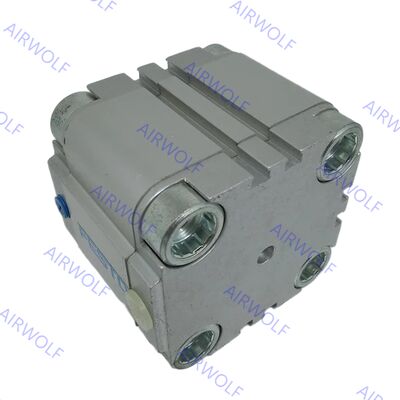

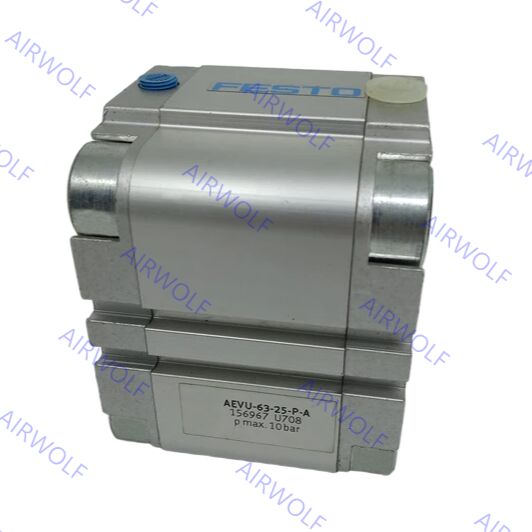

AEVU-63-10-P-A AEVU-63-10-A-P-A,-15,-20,-25 Silinder Kompak Aksi Tunggal Festo
Direkayasa untuk daya tahan, silinder AEVU dibuat dengan tabung paduan aluminium yang dikeraskan dan batang piston baja tahan karat, memastikan masa pakai yang lama. Tersedia dalam berbagai ukuran lubang, umumnya dari 12 mm hingga 100 mm, dengan panjang langkah yang dapat disesuaikan untuk memenuhi kebutuhan aplikasi tertentu. Seri ini dirancang untuk beroperasi secara efektif dalam rentang tekanan standar, misalnya, 0,06 hingga 1,0 MPa, dan dapat berfungsi pada suhu sekitar dari -20°C hingga +80°C. Fitur utama sering kali mencakup bantalan elastis di ujung langkah untuk meredam benturan dan mengurangi kebisingan, serta opsi pemasangan serbaguna yang menyederhanakan integrasi ke dalam mesin.
Kode Pesanan:
| Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
Kode Item |
Piston (mm) |
Langkah (mm) |
No. Bagian |
Tipe |
| AEVU-63-10-P-A |
63 |
10 |
156964 |
dengan ulir betina |
AEVU-63-10-A-P-A |
63 |
10 |
157010 |
dengan ulir jantan |
| AEVU-63-15-P-A |
63 |
15 |
156965 |
dengan ulir betina |
AEVU-63-15-A-P-A |
63 |
15 |
157011 |
dengan ulir jantan |
| AEVU-63-20-P-A |
63 |
20 |
156966 |
dengan ulir betina |
AEVU-63-20-A-P-A |
63 |
20 |
157012 |
dengan ulir jantan |
| AEVU-63-25-P-A |
63 |
25 |
156967 |
dengan ulir betina |
AEVU-63-25-A-P-A |
63 |
25 |
157013 |
dengan ulir jantan |
Lembar Data:
| Data teknis umum |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Koneksi pneumatik |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ujung batang piston |
Ulir betina |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Ulir jantan |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Media pengoperasian |
Udara bertekan sesuai ISO 8573-1:2010 [7:4:4] |
| Catatan tentang media pengoperasian/pilot |
Kemungkinan pengoperasian yang dilumasi (dalam hal ini pengoperasian yang dilumasi akan selalu diperlukan) |
| Desain |
Piston |
| Batang piston |
| Peredam |
Cincin/pelat peredam elastis di kedua ujungnya |
| Penginderaan posisi |
Melalui sakelar jarak |
| Jenis pemasangan |
Melalui lubang |
| Dengan ulir betina |
| Dengan aksesori |
| Posisi pemasangan |
Apa pun |
| Kondisi pengoperasian |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Tekanan pengoperasian |
Batang piston di salah satu ujung |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Melalui batang piston S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Suhu sekitar(1) |
°C |
Versi dasar: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Perhatikan rentang pengoperasian sakelar jarak
2) Informasi lebih lanjut www.festo.com/x/topic/crc
Material:
| Silinder ringkas |
| [1] |
Laras silinder |
Paduan aluminium tempa |
| [2] |
Penutup |
Paduan aluminium tempa |
| [3] |
Batang piston |
Ø 12 ... 32 |
Baja tahan karat paduan tinggi |
| Ø 40 ... 100 |
Baja paduan tinggi |
| [4] |
Sekrup flens |
Ø 12 ... 16 |
Baja tahan karat paduan tinggi |
| Ø 20 ... 100 |
Baja galvanis |
| [5] |
Segel dinamis |
Versi dasar: Poliuretan, S6: Karet fluoro |
Dimensi:
