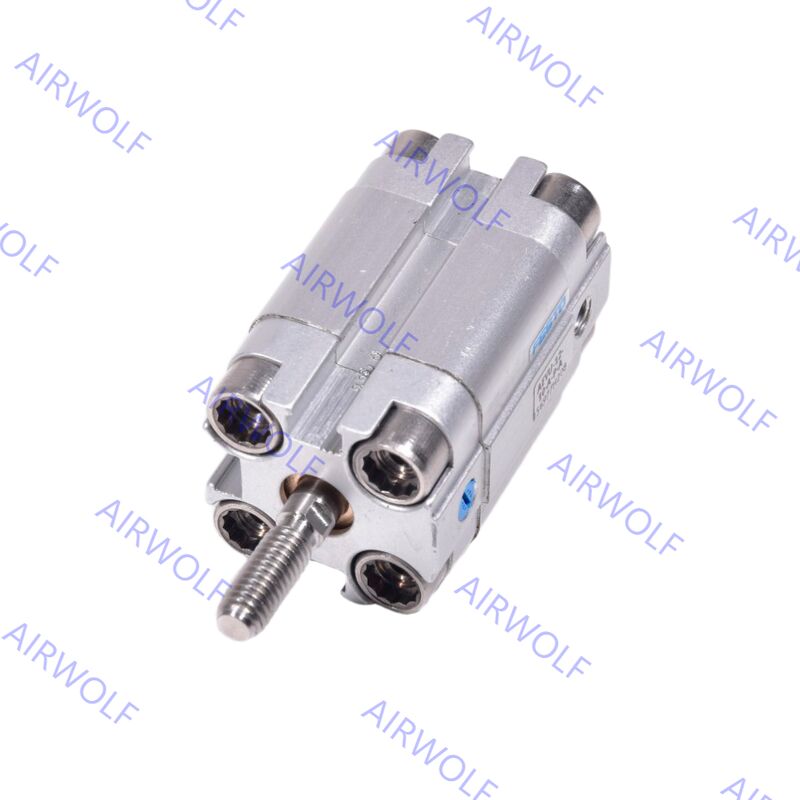

AEVU-16-5-P-A AEVU-16-5-A-P-A,-10,-15,-20,-25 Festo Single Acting Compact Cylinder
Dirancang untuk daya tahan, silinder AEVU dibangun dengan tabung paduan aluminium yang keras dan batang piston stainless steel, memastikan umur panjang.Ini tersedia dalam berbagai ukuran borSeri ini dirancang untuk beroperasi secara efektif dalam rentang tekanan standar, misalnya, 0.06 sampai 1.0 MPa, dan dapat beroperasi pada suhu lingkungan dari -20°C sampai +80°C. Fitur utama sering termasuk elastis bantalan di akhir stroke untuk meredam dampak dan mengurangi kebisingan,serta pilihan pemasangan serbaguna yang menyederhanakan integrasi ke dalam mesin.
Kode pesanan:
| Kode Item |
Piston (mm) |
Stroke (mm) |
Bagian no. |
Jenis |
Kode Item |
Piston (mm) |
Stroke (mm) |
Bagian no. |
Jenis |
| AEVU-16-5-P-A |
16 |
5 |
156935 |
dengan benang betina |
AEVU-16-5-A-P-A |
16 |
5 |
156981 |
dengan benang pria |
| AEVU-16-10-P-A |
16 |
10 |
156936 |
dengan benang betina |
AEVU-16-10-A-P-A |
16 |
10 |
156982 |
dengan benang pria |
| AEVU-16-15-P-A |
16 |
15 |
156937 |
dengan benang betina |
AEVU-16-15-A-P-A |
16 |
15 |
156983 |
dengan benang pria |
| AEVU-16-20-P-A |
16 |
20 |
156938 |
dengan benang betina |
AEVU-16-20-A-P-A |
16 |
20 |
156984 |
dengan benang pria |
| AEVU-16-25-P-A |
16 |
25 |
156939 |
dengan benang betina |
AEVU-16-25-A-P-A |
16 |
25 |
156985 |
dengan benang pria |
Lembar data:
| Data teknis umum |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Koneksi pneumatik |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Ujung batang piston |
Benang wanita |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Benang pria |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Medium operasi |
Udara terkompresi sesuai dengan ISO 8573-1:2010 [7:4[4] |
| Catatan pada media pengendali/pilot |
Operasi pelumasan mungkin (dalam hal ini operasi pelumasan akan selalu diperlukan) |
| Desain |
Piston |
| Batang piston |
| Pengisian bantal |
Cincin/plak bantalan elastis di kedua ujungnya |
| Penginderaan posisi |
Melalui saklar kedekatan |
| Jenis pemasangan |
Melalui lubang |
| Dengan benang betina |
| Dengan aksesoris |
| Posisi pemasangan |
Apa pun |
| Kondisi operasi |
| Piston Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Tekanan operasi |
Batang piston di satu ujung |
[MPa] |
0.15... 1 |
0.13... 1 |
0.1... 1 |
0.08... 1 |
0.06... 1 |
| [bar] |
1.5... 10 |
1.3... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
| [psi] |
21.8... 145 |
18.9... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
| Melalui batang piston S2/S20 |
[MPa] |
0.17... 1 |
0.15... 1 |
0.14... 1 |
0.12... 1 |
0.1... 1 |
| [bar] |
1.7... 10 |
1.5... 10 |
1.4... 10 |
1.2... 10 |
1... 10 |
| [psi] |
24.7... 145 |
21.8... 145 |
20.3... 145 |
17.4... 145 |
14.5... 145 |
| Suhu lingkungan ((1) |
°C |
Versi dasar: 20... +80 S6: 0... +120 |
| CRC(2) |
2 |
1) Catatan rentang operasi saklar kedekatan
2) Informasi lebih lanjut www.festo.com/x/topic/crc
Bahan:
| Silinder kompak |
| [1] |
Barel silinder |
Paduan aluminium tempa |
| [2] |
Tutup |
Paduan aluminium tempa |
| [3] |
Batang piston |
Ø 12... 32 |
Baja tahan karat paduan tinggi |
| Ø 40... 100 |
Baja paduan tinggi |
| [4] |
Sekrup flange |
Ø 12... 16 |
Baja tahan karat paduan tinggi |
| Ø 20... 100 |
Baja galvanis |
| [5] |
Segel dinamis |
Versi dasar: Polyurethane, S6: Karet Fluoro |
