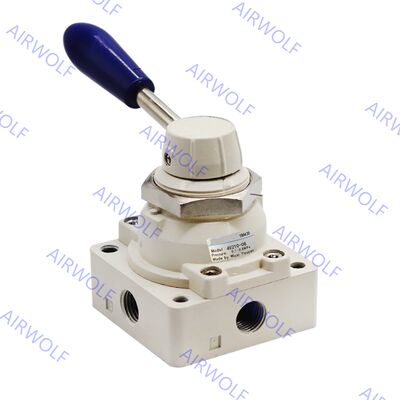

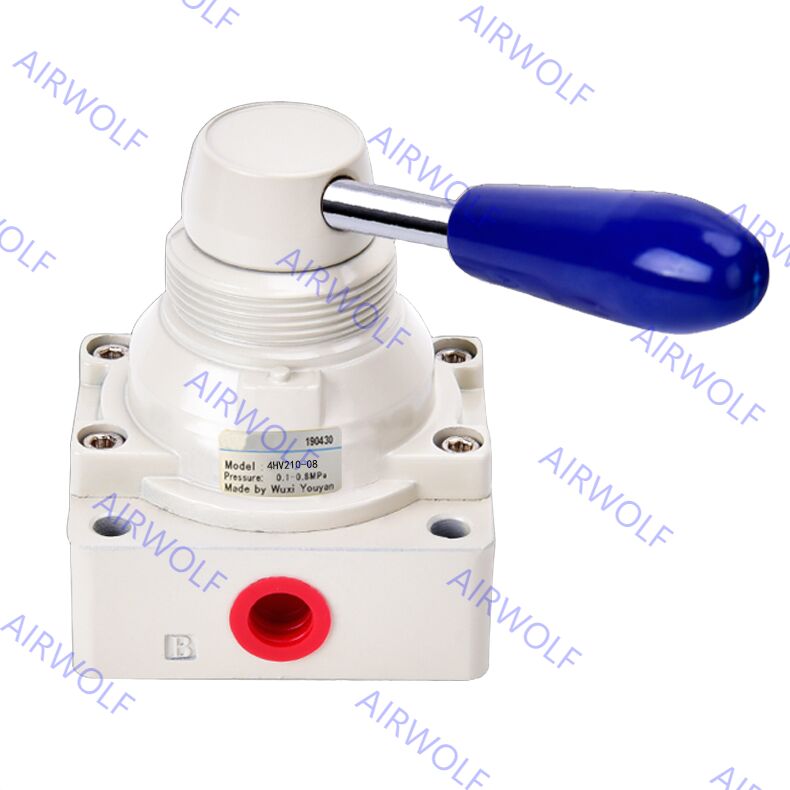

4HV230-08SL, 4HV330-08SL, 4HV330-10SL, 4HV330-15SL AIRTAC Katup Tuas Tangan 4/3 arah Seri 4HV 1/4", 3/8", 1/2"
Dalam aplikasi, katup Seri 4HV&4HVL adalah komponen serbaguna untuk berbagai skenario otomatisasi industri, termasuk kontrol mesin, peralatan pengemasan, dan sistem penanganan material. Pengoperasian manual mereka sangat ideal untuk situasi yang memerlukan kontrol manusia langsung untuk pengujian, pengaturan, pemeliharaan, atau sebagai cadangan keselamatan. Pedoman pemasangan menekankan pemeriksaan kerusakan transportasi, memastikan arah aliran udara yang benar, dan menggunakan udara bersih dan kering untuk mencegah masalah. Desain katup, yang mencakup opsi untuk berbagai jenis ulir (Rc/PT, NPT) dan ketersediaan fungsi penguncian pada model tertentu, memberikan fleksibilitas bagi integrator sistem. Dengan menawarkan kontrol andal di tempat untuk aktuator pneumatik, katup tuas tangan ini meningkatkan keselamatan dan efisiensi operasional, berkontribusi pada keandalan keseluruhan sistem pneumatik.
Kode Pemesanan:
| Tipe |
Ukuran Port |
Posisi |
Catatan |
Pemasangan |
| 4HV230-08SL |
1/4" |
4/3 arah |
Dengan Kunci |
Pemasangan Panel |
| 4HV330-08SL |
1/4" |
4/3 arah |
Dengan Kunci |
Pemasangan Panel |
| 4HV330-10SL |
3/8" |
4/3 arah |
Dengan Kunci |
Pemasangan Panel |
| 4HV330-15SL |
1/2" |
4/3 arah |
Dengan Kunci |
Pemasangan Panel |
Simbol:
Spesifikasi:
| Model |
4HV2□□
-08(L) |
4HV3□□
-08(L) |
4HV3□□
-10(L) |
| Fluida |
Udara (harus disaring oleh elemen filter 40 μm) |
| Pengoperasian |
Tipe aksi langsung kontrol manual |
| Ukuran port [Catatan1] |
1/4" |
1/4" |
3/8" |
| Ukuran lubang |
16.0mm²
(Cv=0.89) |
30.0mm²
(Cv=1.67) |
33.0mm²
(Cv=1.83) |
| Tipe katup |
4/2 Arah,4/3 Arah |
| Pelumasan |
Tidak diperlukan |
| Rentang tekanan |
0~1.0MPa(0~145psi) |
| Tekanan bukti |
1.5MPa(215psi) |
| Suhu |
-20~70℃ |
| Sudut pengoperasian |
90°(4/3 Arah: 45°) |
[Catatan1] Ulir PT, ulir G, dan ulir NPT tersedia.
Diagram Alir:
Struktur:
Dimensi:
Standar Kualitas:
Perusahaan untuk produk adalah produk asli baru, tidak ada produk bekas dan rekondisi, atau meninggalkan kompensasi sepuluh dan mengembalikan jumlah penuh, tetapi pembeli karena pembelian kami dari kesalahan model tidak bertanggung jawab atas pengembalian, yang lain dari penjualan perusahaan produk menikmati jaminan kualitas satu tahun sejak tanggal pengiriman, sesuai dengan standar kualitas asli, selama garansi dengan masalah produk, perlu konfirmasi pengujian oleh pabrikan, pemasok untuk diselesaikan, sisi permintaan karena penyimpanan, penggunaan, pemeliharaan yang buruk yang disebabkan oleh produk berkualitas rendah, dan tidak mengajukan keberatan.
Sampel:
Anda dapat mengirim sampel untuk menyesuaikan produk, kami memiliki banyak insinyur yang dapat membantu; Jika Anda menginginkan produk saya, tetapi Anda tidak yakin apakah itu yang Anda inginkan, jadi Anda dapat meminta sampel dari saya, itu akan gratis.
Layanan purna jual:
Kami dapat menyediakan serangkaian layanan purna jual, seperti pengenalan produk, pemasangan, debugging, dukungan teknis, dan sebagainya.
