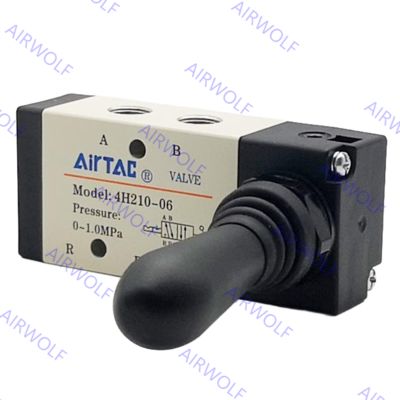

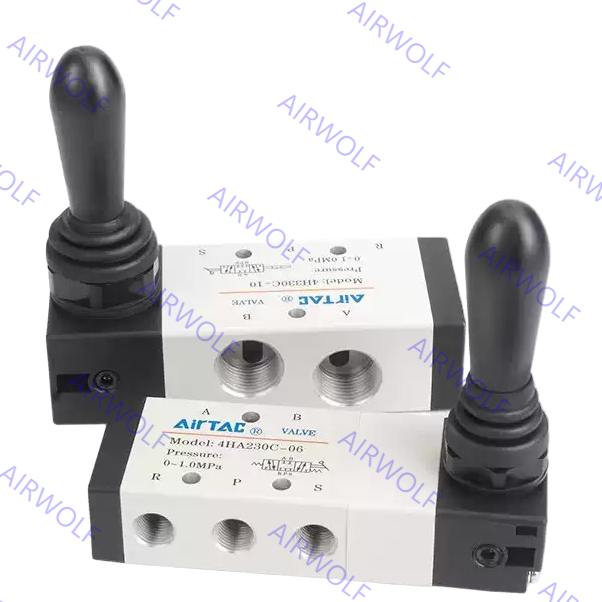

4H210-06/08, 4H230C-06/08, 4H230E-06/08 AIRTAC Katup Tuas Tangan Seri 4H 1/8", 1/4"
Fitur Produk:
1. Pengoperasian manual, aktuasi halus, dan orientasi yang tepat dan andal.
2. Struktur kolom geser memiliki kekencangan yang baik dan ringan serta mudah dipasang dan dibongkar.
3. Lubang internal mengadopsi teknologi pemrosesan khusus yang memiliki sedikit gesekan abrasi, umur panjang.
4. Tidak perlu menambahkan oli untuk pelumasan.
5. Pemasangan panel membuatnya nyaman untuk dipasang dan diterapkan.
Kode Pemesanan:
| Kode Item |
Ukuran Port |
Posisi |
Jenis Katup |
| 4H210-06 |
1/8" |
5/2 arah |
Tipe Dasar |
| 4H210-08 |
1/4" |
5/2 arah |
Tipe Dasar |
| 4H230C-06 |
1/8" |
5/3 arah |
Pusat Tertutup |
| 4H230E-06 |
1/8" |
5/3 arah |
Pusat Buang |
| 4H230C-08 |
1/4" |
5/3 arah |
Pusat Tertutup |
| 4H230E-08 |
1/4" |
5/3 arah |
Pusat Buang |
Spesifikasi:
| Model |
210-06 |
230-06 |
210-08 |
230-08 |
| Fluida |
Udara (harus disaring oleh elemen filter 40 μm) |
| Pengoperasian |
Tipe langsung pengontrolan manual) |
| Ukuran port[Catatan1] |
Masuk=Keluar=Buang=1/8" |
Masuk=Keluar=1/4"；
Buang=1/8" |
Ukuran lubang (Cv)
[Catatan3] |
4H210-08:17.0mm²(Cv=1.0)
4H230C-08:13.6mm²(Cv=0.8) |
| Jenis katup |
5/2 arah |
5/3 arah |
5/2 arah |
5/3 arah |
| Pelumasan [Catatan2] |
Tidak diperlukan |
| Rentang tekanan |
0~1.0MPa(0~145psi) |
| Tekanan bukti |
1.5MPa(215psi) |
| Suhu |
-20~70℃ |
| Material bodi |
Paduan aluminium |
| Sudut pengoperasian |
±15° |
±8.5° |
±15° |
±8.5° |
[Catatan1] Ulir PT, ulir G, dan ulir NPT tersedia;
[Catatan2] Setelah udara yang dilumasi digunakan, lanjutkan dengan media yang sama untuk mengoptimalkan umur katup. Disarankan untuk menggunakan pelumas ISo VG32 atau oli dengan kelas yang sama.
[Catatan3] Lubang setara S dan Cv semuanya dihitung dari data laju aliran.
Bagan Aliran:
Struktur:
Dimensi:
Pemasangan:
Standar Kualitas:
Perusahaan untuk produk adalah produk asli baru, tidak ada produk bekas dan rekondisi, atau meninggalkan kompensasi sepuluh dan mengembalikan jumlah penuh, tetapi pembeli karena pembelian kami dari kesalahan model tidak bertanggung jawab atas pengembalian, penjualan perusahaan lain dari produk menikmati jaminan kualitas satu tahun sejak tanggal pengiriman, sesuai dengan standar kualitas asli, selama garansi dengan masalah produk, perlu konfirmasi pengujian oleh pabrikan, pemasok yang akan diselesaikan, sisi permintaan karena penyimpanan, penggunaan, perawatan yang buruk yang disebabkan oleh produk berkualitas rendah, dan tidak mengajukan keberatan.
Sampel:
Anda dapat mengirim sampel untuk menyesuaikan produk, kami memiliki banyak insinyur yang dapat membantu; Jika Anda menginginkan produk saya, tetapi Anda tidak yakin apakah itu yang Anda inginkan, jadi Anda dapat meminta sampel dari saya, itu akan gratis.
Layanan purna jual:
Kami dapat menyediakan serangkaian layanan purna jual, seperti pengenalan produk, pemasangan, debugging, dukungan teknis, dan sebagainya.
