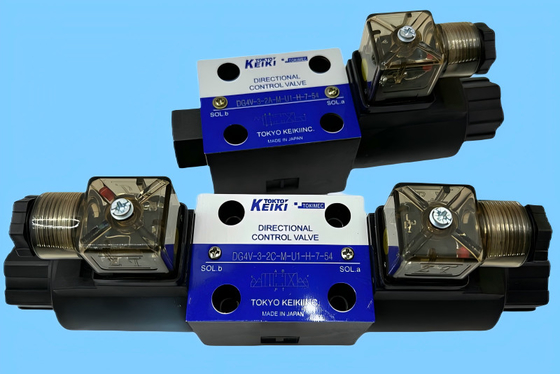

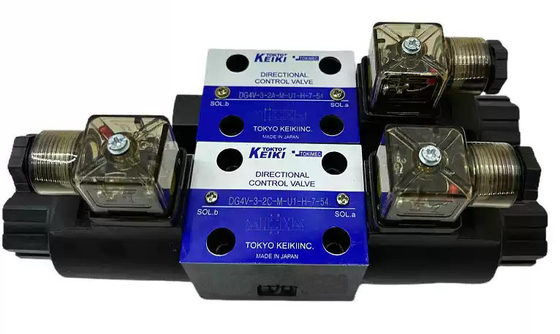

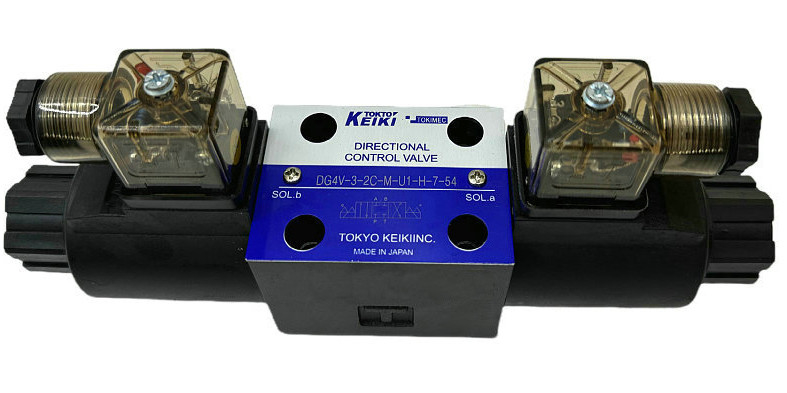

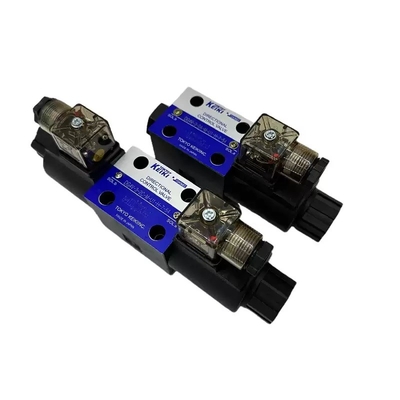

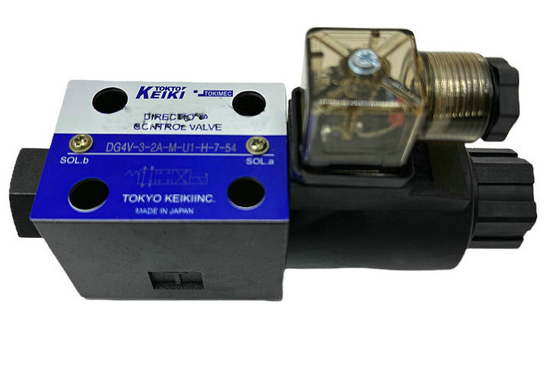

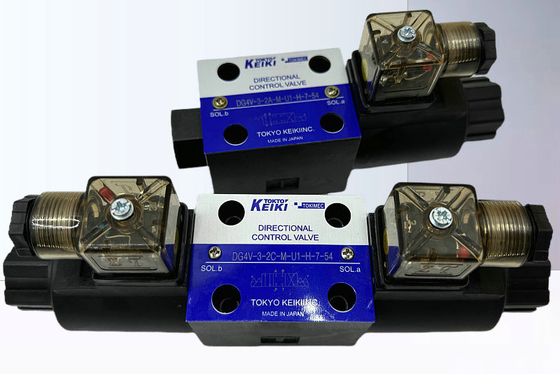

Tokyo KEIKI TOKIMEC Solenoid dioperasikan katup kontrol arah DG4V-3
Model:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| Kode Model |
Max. Tekanan kerja MPa |
Maks. Aliran L/menit |
Tekanan kembali tangki yang diizinkan MPa |
Maks. Frekuensi beralih (cls/menit) |
Berat kg |
| AC |
DC |
Konversi AC/DC |
Solenoid tunggal |
Solenoid ganda |
| DG4V-3 |
35 |
Lihat "Caracteristics Pressure-Flow" |
20. 6 |
300 |
300 |
120 |
AC |
DC |
AC |
DC |
| 1.5 |
1. 6 |
1.8 |
2.0 |
Tekanan kerja maksimum: 35MPa
Tekanan tangki yang diizinkan: 20, 6MPa
Konsumsi daya: DC 28-31W AC: 19-26W
Kelas Isolasi: H 180°C
Nilai arus dan konsumsi daya bervariasi dengan kondisi suhu.
Dalam jenis konversi AC/DC, daya AC digunakan untuk mengaktifkan solenoid DC oleh pengoreksi built-in, dan dilengkapi dengan karakteristik yang ditampilkan oleh solenoid bv pc,Ini berarti bahwa item yang sama untuk pe solenoid juga untuk aliran maksimum..
Konsultasikan Tokyo Keiki untuk rincian tentang solenoid untuk tegangan pasokan yang tidak tercantum di atas.
Orientasi pemasangan
Untuk memastikan beralih yang aman dari tidak ada jenis spring detented
ventilasi, ventilasi mount sehingga sumbu spool horizontal.
tidak ada pembatasan posisi pemasangan untuk spool/beku lainnya
pengaturan.
Energi solenoid
Selalu pastikan bahwa satu sisi solenoid deenergized
Untuk musim semi berpusat
dan katup spring offset, solenoid harus terus-menerus
Pemanfaatan energi pada saat beralih sirkuit
Solenoid akan menyebabkan spool untuk kembali ke posisi yang ditentukan
untuk katup tipe tanpa spring detented, spool
akan dipertahankan dalam posisi diputar oleh detent tapi untuk
memastikan beralih sirkuit, solenoid harus energi
selama lebih dari 0,1 detik.
T (tank) pipa pelabuhan
Mencegah lonjakan tekanan abnormal di atas yang diizinkan
nilai tekanan balik dari yang dihasilkan di pelabuhan T. katup
adalah jenis armature basah sehingga memastikan bahwa katup selalu diisi
dengan minyak.
Menggunakan katup sebagai dua arah dan tiga arah
Katup dirancang sebagai empat arah dan max. aliran terbatas ketika
menggunakan sebagai katup dua atau tiga arah.
butir-butir.
Periode energi solenoid yang panjang
Perhatian harus dibayar sebagai periode yang lama dari solenoid
energi pada tekanan tinggi dapat menyebabkan spool melekat dan
Gagalnya switch.
Kerusakan karena tekanan lonjakan
Hindari mengkombinasikan aliran saluran tangki yang rentan terhadap lonjakan
Tekanan lonjakan di pelabuhan T dapat menyebabkan spool
Tidak ada katup tipe spring detented
rentan terhadap kerusakan tersebut selama deenergization.
Operasi manual
Untuk beralih manual, tekan pin override manual.
menyadari bahwa kekuatan penggerak meningkat dengan punggung yang lebih tinggi
tekanan. (Lihat grafik)
1 Cairan hidraulik
Omit: cairan berbasis minyak mineral, cairan berbasis air-glikol
F3: Fosfat ester
2 Katup kontrol arah yang dioperasikan oleh solenoid (mounting gasket)
Jenis amatur basah
3 Dimensi pemasangan:31S0 4401-03
5 Pengaturan spool/spring
A: Spring offset, tipe A (2 posisi, solenoid tunggal)
B: Spring offset, tipe B (2 posisi, solenoid tunggal)
C: Tipe berpusat pegas (3 posisi, solenoid ganda)
N: Tidak ada tipe spring detent (2 posisi, solenoid ganda)
6 Konfigurasi perakitan solenoid (untuk set pegas, tipe A dan E)
Omit: standar (berenergi: P ke B, A ke T)
L: Bangunan kiri (berenergi: P ke A, B ke T)
7 Sistem kabel listrik
P: Solenoid plug-in, kotak saluran, G 1/2
U: DIN43650 konektor, Pg.11
KU: Kabel terbang (panjang kawat standar 350 mm,
DC 12 V, 24 V saja)
8 Aksesoris listrik
Omit: tidak ada aksesori (kabel listrik P, KU) dan
untuk tidak ada konektor (kabel listrik U)
1: Konektor tanpa aksesori (kabel listrik U)
2: Dengan lampu indikator (standar AC)
4: Dengan suppressor tegangan (kabel listrik KU, deenergize solenoid lambat)
7: Dengan lampu indikator dan suppressor tegangan tinggi (standar DC)
9: ADC solenoid rectifier (cepat deenergization solenoid), lampu indikator dan surge suppressor
12: ADC rectifier solenoid (deenergization solenoid lambat), lampu indikator dan suppressor tegangan tinggi
