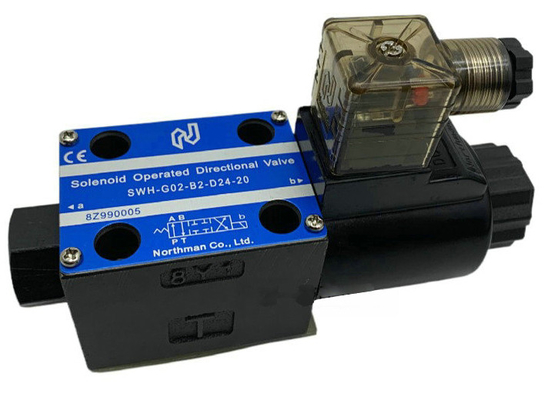

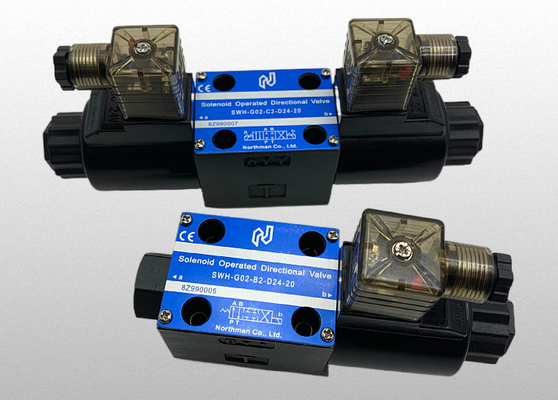

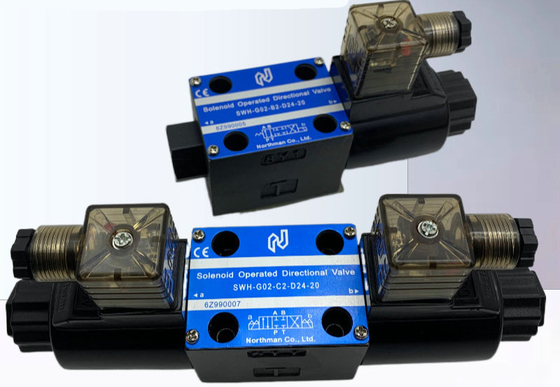

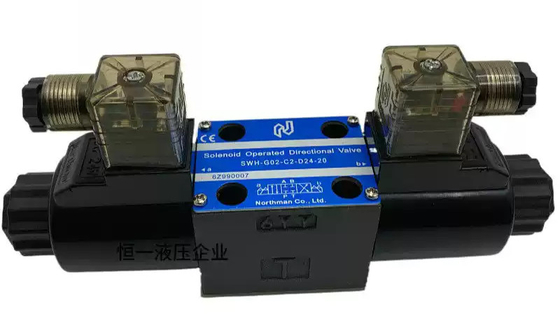

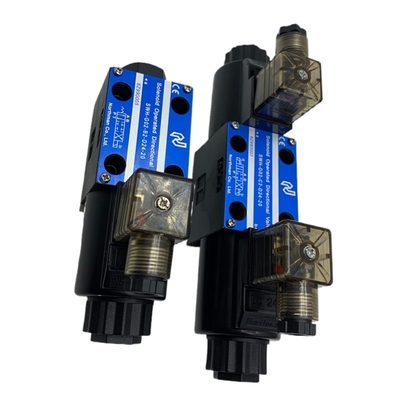

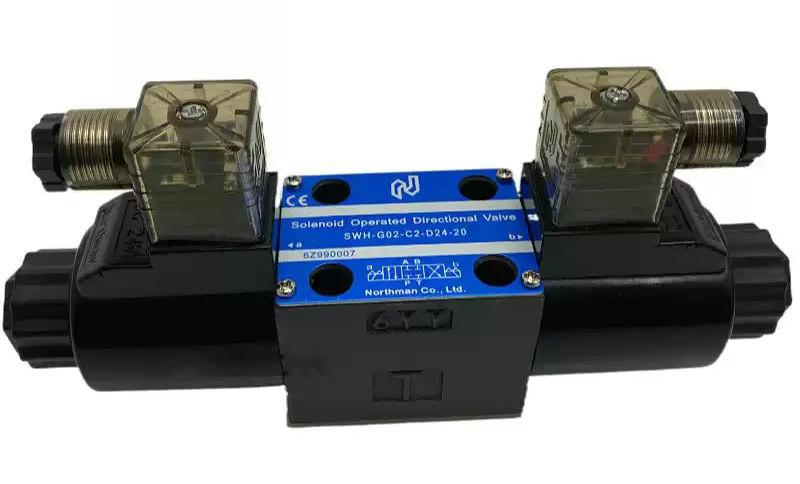

Northman SWH-G02 seri Hidrolik Solenoid dioperasikan katup kontrol arah
SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2
Fitur
• Armature beroperasi dalam sistem minyak. dampak dimodifikasi, kebisingan dikurangi dan umur solenoid ditingkatkan.
• Solenoid armature basah menghilangkan segel pushpin, sehingga tidak ada keausan segel atau kebocoran untuk umur katup yang lebih lama.
• Koil cetakan untuk sifat isolasi maksimum, yang tahan terhadap kelembaban dan kotoran.
• Solenoid plug-in, untuk memudahkan perawatan.
• Semua spool dan bodi bisa ditukar, memudahkan pemeliharaan.
• Lampu indikator dan kit baut adalah standar.
• Tekanan tinggi, aliran tinggi, dan penurunan tekanan rendah.
• Spool yang dirancang khusus dan seimbang memungkinkan kekuatan pergeseran yang tepat, untuk keandalan maksimum dan umur panjang.
• Kit segel Viton tersedia untuk cairan tahan api.
Tekanan operasi maksimum: 310 BAR (4500 PSI)
Kapasitas aliran nominal: 63 LPM (16.8 GPM) MAX - Berbeda-beda menurut jenis spool
Tekanan balik saluran tangki maksimum: 138 BAR (2000 PSI)
Frekuensi operasi maksimum: 300 CPM
Filtrasi yang direkomendasikan: 25 Mikron
Cairan hidraulik: Minyak mineral, viskositas 10 - 400 cST
Rentang suhu: -25° C sampai +90° C (-13° F sampai +194° F)
DATA TEKNIS:
• Solenoid dapat digunakan dalam -10% sampai +10% dari tegangan nominal kumparan.
• Tahan tegangan 1500 v/detik.
• Resistensi isolasi lebih dari 100mQ
• Sesuai dengan rating IP65
• Sinyal sesaat sekitar 0,1 detik diperlukan untuk menggeser tindakan.
Aksesoris:
• Kit baut pemasangan dilengkapi dengan sekrup tutup kepala soket katup
(#10-24UNCx1-3/4"L 4 pcs) untuk mengencangkan torsi 50-70 kgf-cm (43.3-60.6 lb-in).
• O-Ring AS568-012 4 pcs.
Kurva penurunan tekanan dan kinerja
Sistem pengujian
1. Uji katup
2. Pump
3Sensor Tekanan
4. Sensor aliran
5. Katup Bantuan
6. Katup gas
Sistem pengujian
1. Uji katup
2. Pump
3Sensor Tekanan
4. Sensor aliran
5. Katup Bantuan
6. Katup gas
Kondisi pengujian
Tekanan: 138 BAR (2000PSI)
Tingkat aliran: 30 LPM ((8 GPM)
Viskositas: 35 cSt ((175 SSU)
Fitur
• Menekan tegangan lonjakan.
• Menghilangkan percikan antara kontak relay.
• Memperpanjang umur kontak relay.
Dampak
• Meningkatkan keandalan relay kontrol.
• Memperpanjang umur relay konvensional.
• Dapat dioperasikan dengan relay miniatur.
• RAC rectifier built-in DC model menghilangkan percikan di kontak kontrol relay.
| Model dan Berat |
| Model |
Berat badan |
Model |
Berat badan |
| kg (lb) |
kg (lb) |
| SWH-G02-C **-A***-10-** |
1.9(4.18) |
SWH-G02-C -A ***-20- ** |
1.9(4.18) |
| SWH-G02-B **- A***-10-** |
1.6 ((3.52) |
SWH-G02-B- A***-20-** |
1.5(3.3) |
| SWH-G02-C**- D/R***-10-** |
2.0(4.4) |
SWH-G02-C - D/R ***20-** |
2.0(4.4) |
| SWH-G02-B**- D/R**-10-** |
1.6 ((3.52) |
SWH-G02-B - D/R ***-20- ** |
1.6 ((3.52) |
| SWH-G02-D **- A ***-10-** |
1.9(4.18) |
SWH-G02-D- A ***-20- ** |
1.9(4.18) |
| SWH-G02-D**-D/R ***-10-** |
1.9(4.18) |
SWH-G02-D - D/R *** -20-** |
1.9(4.18) |
