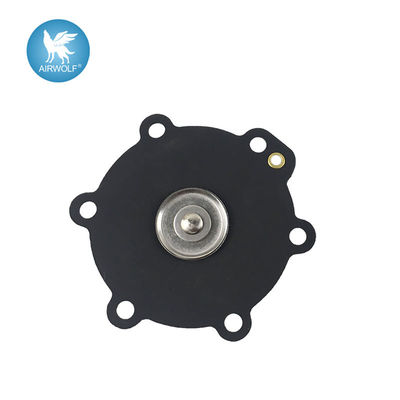

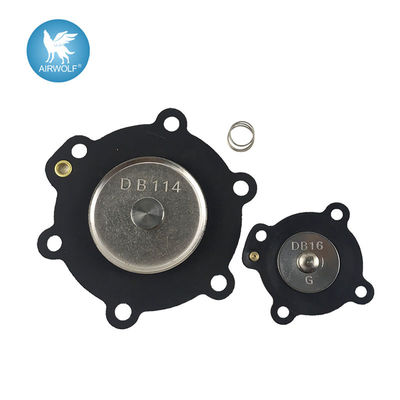

NBR DB114 G1 1/2 "Pulse Valve Membrane

Fitur

Seri 200 adalah rangkaian katup diafragma yang cocok untuk aplikasi pengumpul debu, khususnya untuk pembersihan filter jet pulsa terbalik dari kantong filter, kartrid, filter amplop,Filter keramik dan filter serat logam sinter, katup seri 200 memiliki port masuk pada 90 ° ke outlet port. rentang seri 200 terdiri dari 7 model, dari 3/4 "untuk 3", semua dengan sambungan gas femal berujung.Model 1 1/2 " tersedia dalam versi single dan double diaphragm, sedangkan 2", 2 1/2" dan 3 "semua katup diafragma ganda. desain khusus memastikan waktu pembukaan yang sangat cepat, aliran tinggi dan pemasangan yang mudah.Katup dibangun dari aluminium die-casting dan memiliki perawatan anodisasi yang melindungi mereka dari agen korosif dan lingkungan, baut dan sekrup terbuat dari stainless steel.
VNP,dengan pilot terintegrasi
VEM, dengan sambungan pneumatik jarak jauh

Katup jet pulsa

1. Digunakan di luar kantong jenis sack-sack-sack powder untuk meniup dan membersihkan abu.

2. Mengadopsi jenis struktur yang tenggelam di air porket..

3. Bandingkan dengan struktur lain, mengurangi hambatan dalam saluran interval dan tekanan dari pembuluh meniup.

4. Jadi ia menyesuaikan diri dengan tekanan rendah, mengurangi konsumsi energi dan memperpanjang membran patch menggunakan.

Membuat Struktur
Saluran: kerak katup dan tutupnya terbuat dari paduan aluminium yang terbentuk dengan menekan mati, penampilan yang baik, intensitas tinggi, tidak ada kebocoran gas.Struktur koneksi dari dua kembali menekan udara dari saluran interval katup adalah wajar. desain ini membuat “submerged-tipe “ benar karena membuka dan menutup wajah katup terletak di kantong udara. udara dari kantong dapat masuk meniup cannulation lurus.Ini sesuai permintaan dengan tekanan udara rendah dan jumlah besar meniup.
Klep yang dioperasikan secara elektromagnetik: Klep kontrol pulsa dengan cara remote. Dengan koil dasar tabung dan outlet listrik DIN, pengaturan internal atau pengaturan eksternal yang nyaman, tahan air dan debu untuk melindungi.Sampai standar JB/t5916-91.
Membran patch: Mengadopsi jenis piring, dan bergerak besar. katup dapat dibuka dalam 0.08-0.1 detik. Anda dapat memilih sintetis karet membran patch yang terbuat dari bahan impor dalam iklim dingin.Perekat membran dapat digunakan paling lama ketika suhu kerja adalah dari -40 °C sampai -55 °C.

1, Parameter Teknis
Aklimatisasi:
1) Suhu: -10~+55°C;
2) Media Kerja: udara bersih
2Kelembaban: kurang dari 85%
Tekanan Supplier: lebih baik 0,2 ~ 0,3Mpa, atau 0,3 ~ 0,6Mpa.
4Toleransi Blowing: ketika tekanan supplier blowing adalah 0,25Mpa dan waktu blowing adalah 0,1 detik.

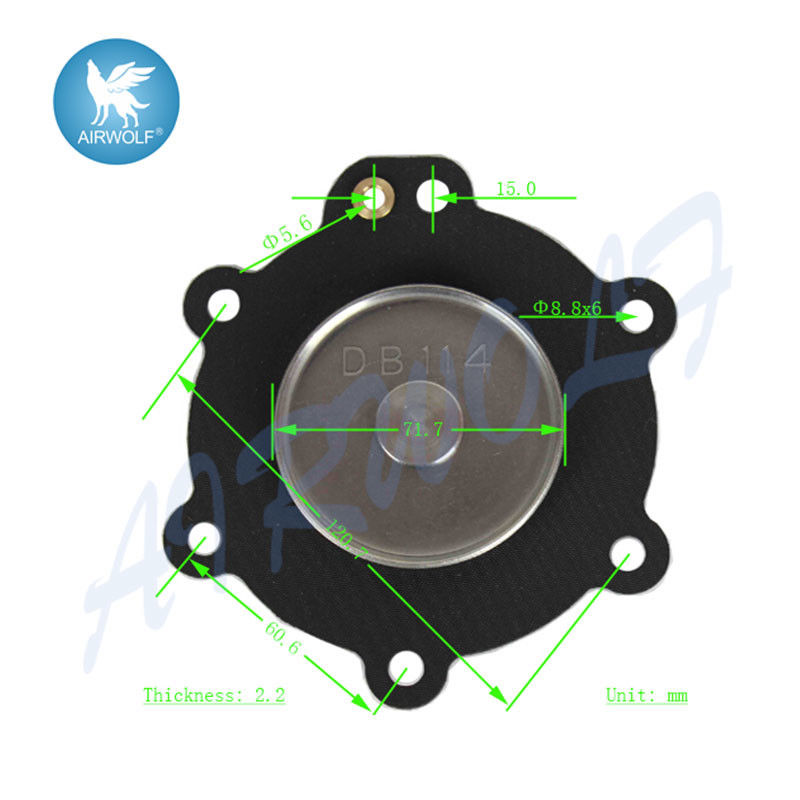

Ukuran gambar:

Tinggi kemurnian Aluminium Alloy body casting, bagian atas diafragma NBR, membuat diafragma memiliki kekuatan tarik yang tinggi, ketahanan penuaan dan keausan yang rendah,injeksi katup pulsa elektromagnetik lebih lama dari 1 juta atau tiga sampai lima tahun tanpa kerusakan.
Semua kualitas tinggi diimpor diafragma selesai, diafragma perakitan dalam proses manufaktur semua pemeriksaan, berkualitas dan kemudian ke jalur perakitan.

Electromagnetic pulse valve coil lebih tinggi dari injeksi isolasi kelas standar nasional dalam kelas perlindungan adalah IP65 penuh pengisian, kawat tembaga enamel penuh,jumlah kumparan lebih tinggi dari standar nasional, memastikan katup pulsa elektromagnetik 6 juta energi tidak rusak, kumparan elektromagnetik dapat berputar 360 DEG di katup pulsa,kotak persimpangan dapat memutar 90 derajat untuk 4 x dapat dipasang untuk mencegah paparan di luar ruangan ketika hujan masuk, sangat memudahkan pemasangan sudut yang berbeda.

Pengantar

Katup pulsa elektromagnetik mengacu pada gas melalui katup dalam sekejap setelah sinyal listrik diterima.Oleh karena itu disebut katup denyut nadiDefinisi standar industri dari katup pulsa elektromagnetik untuk katup pilot elektromagnetik dan katup pulsa bersama, katup diafragma dikendalikan oleh sinyal listrik.

Prinsip kerja

Kontroler pulsa listrik mengirim sinyal masukan sehingga armatur elektromagnetik menarik batang bergerak.Buka lubang keseimbangan untuk melepaskan gas tekanan di rongga belakang diafragma dengan cepat; gas tekanan di rongga depan menahan diafragma untuk membuka saluran dan katup mulai membersihkan.

Sinyal pulsa menghilang dan pegas armature bekerja segera untuk melanjutkan batang bergerak sehingga menutup lubang keseimbangan.Gas tekanan di rongga belakang diafragma dan musim semi bekerja bersama-sama untuk menutup jalur katup berhenti membersihkan.
The damping hole in the diaphragm functions to damp the airflow when the moving bar of armature holds up for balancing and to transit the air to the back cavity as soon as the balancing hole is shut to close the passage and stop cleaning.

Pengiriman
1. Jika produk yang kita miliki di toko, kita akan mengirimkannya ASAP setelah pembayaran.
2Jika produk yang disesuaikan, kami akan menyelesaikan produksi dalam jangka waktu tertentu, dan mengirimkannya pertama kali, kami bisa menjanjikan.
3Kami juga bisa mengirim melalui rekening pengiriman Anda jika Anda ingin.
4. Kami memiliki berbagai cara untuk mengirim barang, biasanya DHL, Fedex, TNL akan menjadi cara normal. Jika Anda memerlukan penggunaan kurir, kami bisa melakukannya.

Keuntungan Kompetitif

Pengantar angsuran:
1Pertama, konfirmasi katup pulsa dalam kondisi baik dan kemudian dipasang
2. katup denyut akan dipasang langsung dinding luar flange dari manifold gas. pipa semprot melintasi manifold gas. sesuai dengan gambar dan manual,katup pulsa yang sesuai dengan pipa semprot dan instalasi yang tepatJika katup pulsa cocok dengan trakea dan konektor, konektor akan digunakan untuk tujuan penyegelan saja.Hal ini tidak dapat sebagai komponen pendukung struktural. Tidak dapat bergantung pada konektor lurus tetap tabung semprotan dan paket. pipa semprotan dan manifold udara harus tetap independen.
3Untuk mengencangkan kacang keras, torsi maksimum 20 N*m. Mengencangkan trachea, torsi 20 N*m.
4. kabel kontrol koneksi perlu terhubung dari setiap kursi klep kontrol listrik. perhatikan garis di bawah untuk mencegah hujan tahan air. atau melalui sendi dan pipa nilon,Ini akan menghubungkan katup pulsa dan kotak perakitan elektromagnetik sambungan pipa nilon.
5. Untuk memastikan bahwa menyediakan udara terkompresi bersih dan kering. Sistem manifold udara memberikan tekanan sedang dan memeriksa kebocoran instalasi. (itu dapat menyikat sabun dan air,periksa apakah antarmuka adalah gelembung)Tekanan dilakukan pada kantong udara yang diinflasi (tekanan katup adalah sekitar 0,03 ~ 0,86 mpa), merekomendasikan untuk tekanan udara 0,8 mpa maksimum
6. Memeriksa klep pulsa bertiup, mendengarkan semua klep pilot apakah itu adalah operasi normal dan apakah suara pulsa bertiup jelas.

Layanan purna jual
Kami dapat menyediakan serangkaian layanan purna jual, seperti pengenalan produk, pemasangan, debugging, dukungan teknis dan sebagainya.

Volume ruang buang dari katup pulsa DMF yang ditingkatkan meningkat. permeabilitas bahan magnetik dari katup pulsa meningkat, dan juga,bahan struktur diafragma dan pegas tekanan ditingkatkan, sehingga volume knalpot katup ditingkatkan untuk meningkatkan kekuatan magnetik dan sensitivitas serta keandalan elemen dan stabilitas operasi katup pulsa.Kehidupan layanan akan sangat diperpanjang.
