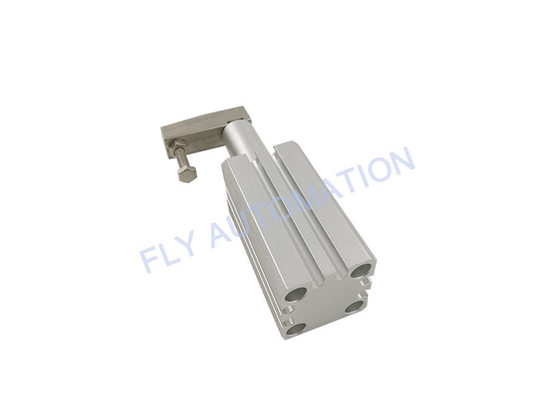

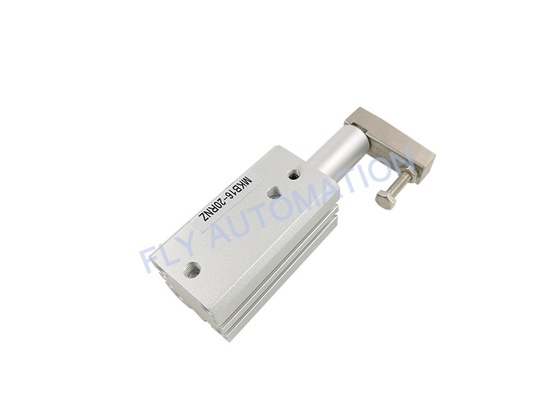

SMC Rotary Clamp Cylinder MKB16-20RNZ Standar Pneumatic Air Cylinder
| spesifikasi |
| Ukuran lubang (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
| Tindakan |
akting ganda |
| Sudut putar |
90 ° ± 10 ° |
| Arah putar |
Searah jarum jam, Berlawanan arah jarum jam |
| Stroke putar (mm) |
7.5 |
9.5 |
15 |
19 |
| Langkah penjepit (mm) |
10, 20, 30 |
10, 20, 30, 50 |
| Gaya penjepit teoritis (N) |
40 |
75 |
100 |
185 |
300 |
525 |
825 |
1400 |
| Cairan |
Udara |
| Tekanan bukti |
1,5 MPa |
| Kisaran tekanan operasi |
0,1 hingga 1 MPa |
0,1 sampai
0,6 MPa |
| Suhu lingkungan dan cairan |
Tanpa sakelar otomatis: –10 hingga 70 °C (Tanpa pembekuan)
Dengan sakelar otomatis: –10 hingga 60 °C (Tanpa pembekuan) |
| pelumasan |
Non-pelumas |
| Ukuran port perpipaan: |
M5 x 0,8 |
Rc1/8, NPT1/8
G1/8 |
Rc1/4, NPT1/4
G1/4 |
| pemasangan |
Melalui lubang/Kedua ujungnya disadap sama, Head flange |
| Bantal |
Bumper karet |
| Toleransi panjang stroke |
+0.6
–0.4 |
| Catatan kecepatan piston 5) |
50 hingga 200 mm/s |
| Akurasi non-rotasi (Bagian penjepit) |
±1,4° |
±1,2° |
±0,9° |
±0,7° |
| Keluaran Teoretis |
Ukuran lubang
(mm) |
Ukuran batang
(mm) |
Pengoperasian
arah |
Daerah piston
(cm2) |
Tekanan operasi (MPa) |
| 0,3 |
0,5 |
0,7 |
1.0 |
| 12 |
6 |
R |
0.8 |
24 |
40 |
56 |
80 |
| H |
1.1 |
33 |
55 |
77 |
110 |
| 16 |
8 |
R |
1.5 |
45 |
75 |
105 |
150 |
| H |
2 |
60 |
100 |
140 |
200 |
| 20 |
12 |
R |
2 |
60.8 |
100 |
139 |
200 |
| H |
3.1 |
90.2 |
149 |
208 |
298 |
| 25 |
12 |
R |
3.8 |
112 |
185 |
258 |
370 |
| H |
4.9 |
149 |
245 |
341 |
490 |
| 32 |
16 |
R |
6 |
182 |
300 |
418 |
600 |
| H |
8 |
243 |
400 |
557 |
800 |
| 40 |
16 |
R |
10.6 |
319 |
525 |
731 |
1050 |
| H |
12.6 |
380 |
625 |
870 |
1250 |
| 50 |
20 |
R |
16,5 |
502 |
825 |
1149 |
1648 |
| H |
19.6 |
596 |
980 |
1365 |
1961 |
| 63 |
20 |
R |
28 |
851 |
1400 |
1950 |
2801 |
| H |
31.2 |
948 |
1560 |
2172 |
3121 |
