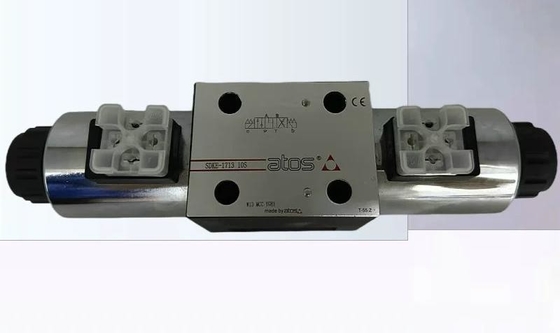

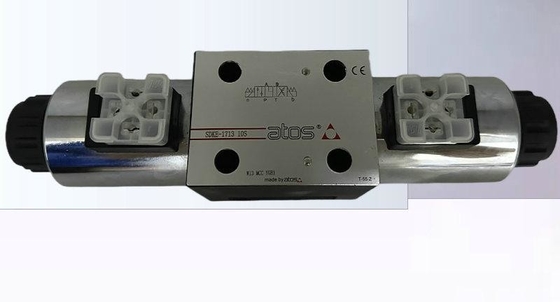

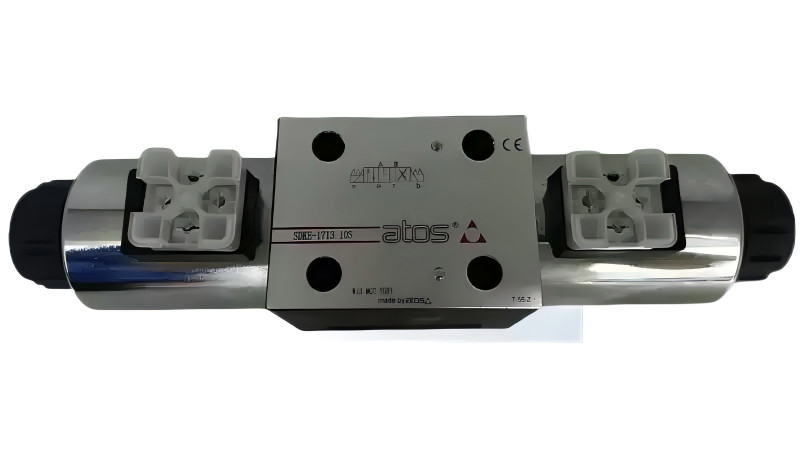

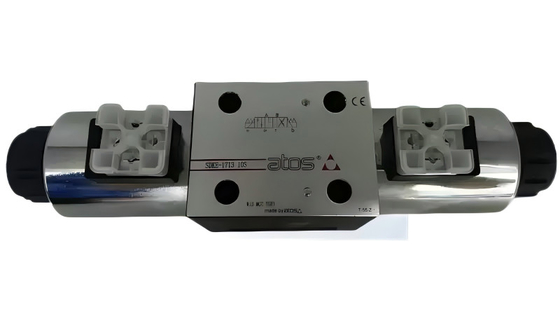

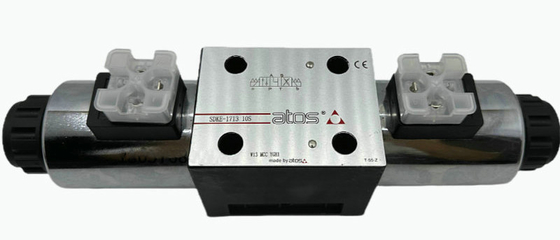

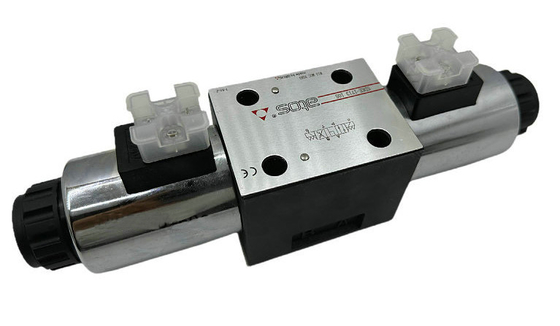

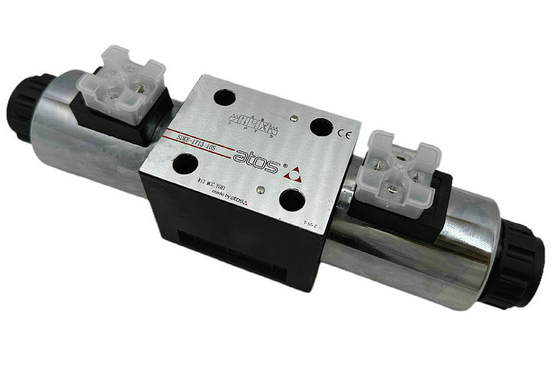

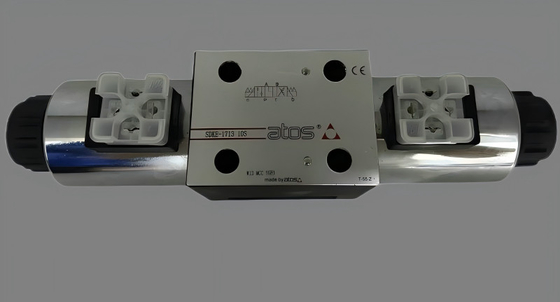

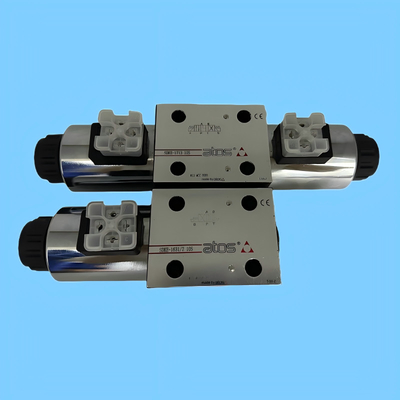

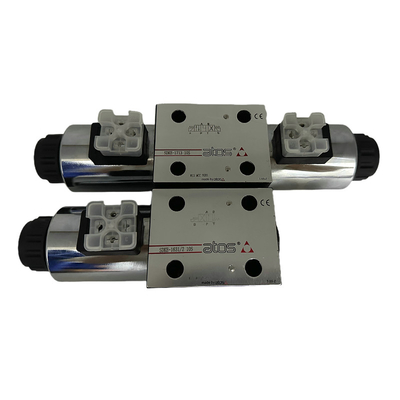

ATOS langsung dioperasikan katup arah solenoid ganda SDKE-1711 10S SDKE-1716 10S
Kode pesanan:
SDKE-1713 10S
SDKE-1751/2 10S
SDKE-1711 10S
SDKE-1715 10S
SDKE-1710 10S
SDKE-1716 10S
SDKE-1714 10S
Permukaan pemasangan: ISO 4401 ukuran 10
Aliran maksimum: 150 l/menit
Tekanan maksimum: 350 bar
Kelas isolasi: H (180°C) untuk kumparan DC F (155°C) untuk kumparan AC
Tingkat perlindungan sesuai DIN EN 60529: IP65
Faktor pajak relatif: 100%
Suhu lingkungan:Pembentukan standar = -30°C +70°C / Pilihan PE = -20°C-+ 70°C / Pilihan BT = -40°C-+70°C
Tekanan operasi: Pelabuhan P,A,B: 350 bar; Pelabuhan T210 bar untuk versi DC (250 bar dengan opsi M); 160 bar untuk versi AC
Aliran maksimum: 150 l/menit, lihat batas operasi pada bagian
tahan api dengan air: NBR, HNBR HFC
| Posisi / lokasi perakitan |
Setiap posisi untuk semua katup kecuali tipe- 170* (tanpa pegas) yang harus dipasang dengan sumbu horisontal jika dioperasikan oleh impuls |
| Pengerjaan permukaan subplat |
Indeks kasar Ra 0,4 - rasio rata 0,01/100 (ISO 1101) |
| Nilai MTTFd menurut EN ISO 13849 |
150 tahun, untuk rincian lebih lanjut lihat tabel teknis P007 |
| Suhu lingkungan |
Eksekusi standar = -30°C + 70°C / pilihan PE = -20°C- + 70°C / pilihan BT = -40°C- + 70°C |
| Segel, suhu cairan yang direkomendasikan |
Segel NBR (standar) = -20C + +80*C, dengan cairan hidraulik HFC = -20*C + 50C Segel FKM (/opsi PE) = -20°C + +80C Segel HNBR (/opsi BT) = -40°C - +60°C, dengan cairan hidraulik HFC = -40°C sampai +50°C |
| Viskositas yang direkomendasikan |
15-100 mm2/s - kisaran maksimal 2,8 + 500 mm2/s |
| Tingkat kontaminasi cairan maksimum |
IS04406 kelas 20/18/15 NAS1638 kelas 9, lihat juga bagian fliter di www.atos.com atau KTF Ccatalog |
| Cairan hidraulik |
Tipe segel yang cocok |
Klasifikasi |
Referensi Standar |
| Minyak mineral |
NBR, FKM, HNBR |
HL, HLP, HLPD, HVLP, |
DIN 51524 |
| tahan api tanpa air |
FKM |
HFDU, HFDR |
ISO 12922 |
| tahan api dengan air |
NBR, HNBR |
HFC |
| Arah aliran |
Seperti yang ditunjukkan dalam simbol tabel |
| Tekanan operasi |
Pelabuhan P, A, B: 350 bar; Pelabuhan T210 bar untuk versi DC (250 bar dengan opsi M); 160 bar untuk versi AC |
| Aliran nominal |
Lihat diagram Q/Ap di bagian |
| Aliran maksimum |
150 l/menit, lihat batas operasi pada bagian |
Jenis spool, dua atau tiga posisi langsung dioperasikan katup dengan solenoid berujung.
Solenoid dibuat oleh:
• tabung screwed tipe basah, berbeda untuk catu daya AC dan DC, dengan terintegrasi
Pin override manual
• Koil yang dapat dipertukarkan, khusus untuk catu daya AC atau DC, mudah diganti
tanpa alat - lihat bagian 5 untuk tegangan yang tersedia
Perlindungan kumparan standar IP65.
Koil opsional tersedia dengan IP67 AMP Junior Timer, Deutsch, lead wire
koneksi (opsi XJ, XK, XS) atau dengan sertifikasi standar Amerika Utara
CURUS, tanpa konektor (opsi XUL).
Berbagai gulungan yang dapat dipertukarkan, lihat bagian 2.
Tubuh katup adalah tipe 3 kamar yang dibuat oleh cetakan cangkang dengan lebar
saluran internal yang memastikan penurunan tekanan rendah
